iML6602作為一款高性能D類音頻功放，在功率效率、輸出失真、保護機制和成本控制等方面均表現出色，使其在消費電子、工業設備及專業音頻領域具有廣泛適用性，對于追求國產化替代、需快速迭代的廠商而言，iML6602不僅是技術升級的選擇，更是供應鏈安全的重要保障。
D類音頻功率放大器的核心原理是通過PWM調制將音頻信號轉換為高頻方波，再通過MOSFET開關進行功率放大，最后經LC濾波器還原音頻信號。?將輸入的模擬音頻信號與高頻三角波（通常200kHz-1MHz）輸入比較器。當音頻信號幅值超過三角波時，比較器輸出高電平，反之輸出低電平，生成脈寬與音頻信號幅值成正比的PWM信號。此過程通過Δ-Σ處理技術提升三角波穩定性，從而改善音質。
iML6602是工采網代理的一款國產高效立體聲D類音頻放大器，采用雙通道架構，可在24V供電THD+N=10%條件下，BTL模式能持續提供2*30W/8Ω功率輸出；PBTL（單通道）模式能夠持續提供60W/4Ω功率輸出，同時管腳能兼容替代TPA3118，無需修改電路設計，無需修改PCB布局。
iML6602是一種高效立體聲d級音頻放大器，在高效模式（HEM）下具有非常低的空閑功率損失，這有助于延長電池壽命。高效率允許它可以支持2×30 W沒有外部散熱器在一個雙層PCB上。該設備提供并行BTL應用，可以在24V電源電壓下提供60W到4Ω負載。
iML6602D類功放專為需要高輸出功率和低空閑功耗的應用設計，如Soundbars、藍牙音箱、電視音響和家庭影院等都能提供專業級音頻解決方案，同時支持主從同步模式，可實現多設備級聯，滿足復雜音頻系統的需求，高效調制模式（HEM）和擴頻技術，降低電磁干擾（EMI）同時保持低空載損耗（15mA空閑電流）其開關頻率可選300kHz或350kHz，進一步優化EMI表現。
iML6602采用切換頻率選項300-KHz和350K+-15% SSM，以減少EMI，這與主或從選項一起實現，使同步多個設備成為可能?？烧{(diào)功率限制功能允許設置PLIMIT電壓軌道，以限制通過揚聲器的電流量。該設備被完全的保護，包括UVLO、OVP、OTP、直流保護和短路保護。

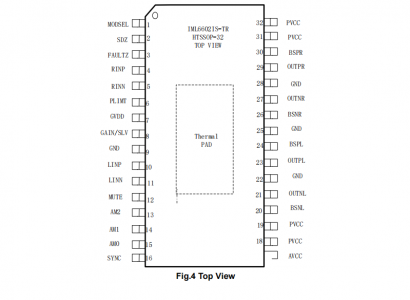

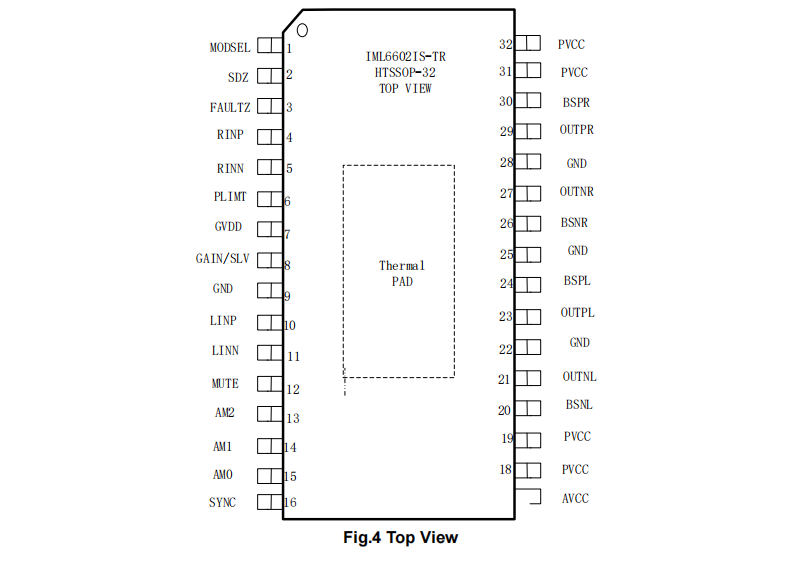

引腳配置：
模擬功放芯片 - iML6602的性能優勢：
供電電壓范圍：
iML6602：4.5V至26V，支持單/雙電源供電
輸出功率與效率：
PBTL模式：iML6602單通道輸出60W（4Ω，24V）效率高達94%
BTL模式：iML6602可輸出2×30W（8Ω，24V，THD+N=0.1%）
失真與噪聲控制：
iML6602的THD（總諧波失真）在1W功率下僅為0.01%，同時，其信噪比達到109dB，支持無濾波器設計
高效能模式（HEM）：
iML6602采用獨特的HEM調制模式，其靜態電流低至22mA，總諧波失真（THD）更小，例如，在24V供電下，iML6602的THD在6W輸出時小于0.2%，25W時仍能保持極低失真（較低達0.01%）
低電磁干擾（EMI）：
iML6602提供300kHz或350kHz±15%擴頻調制（SSM）選項，結合主從同步功能，可進一步降低EMI，減少對外部濾波器的依賴，簡化系統設計
替代優勢（iML6602?VS?TI-TPA3118）
- 能效提升與熱管理優化：峰值效率達93%（TPA3118典型值89%）獨創的散熱增強型封裝（HSOP-28）熱阻降低40%，支持100%滿功率持續輸出（TPA3118需降額使用）
- 音質與動態性能升級：THD+N低至0.04%（1W/1kHz）信噪比提升至102dB（TPA3118為95dB）集成動態范圍壓縮（DRC）和自適應限幅保護。
- 系統集成度突破：內置DC-DC升壓電路（TPA3118需外置）集成I2C/SPI雙協議數字控制接口；支持硬件/軟件雙重工作模式切換。
- 增強型保護機制：三重保護架構：過流/過溫/欠壓保護；抗浪涌能力達±40V（TPA3118為±30V）智能短路自恢復功能。
iML6602可對TPA3118的功能替代，降低對進口器件的依賴，更在效率、失真控制和EMI抑制等關鍵指標上實現超越，工采網作為iML6602的主要代理商，提供原廠技術支持服務，確保價格優勢和供應鏈安全的保障，聯系“在線客服”獲取技術文檔、DEMO板及定制化支持，加速產品開發周期。
