全數字音頻放大器的工作原理基于脈沖寬度調制(PWM)技術,通過數字信號處理實現音頻信號的放大與還原。
核心工作原理:
信號調制:輸入的模擬音頻信號通過比較器與三角載波對比,生成與信號幅值成正比的PWM脈沖信號。該信號控制開關管的通斷時間,形成占空比可調的脈沖序列。
功率放大:開關管根據PWM信號快速切換導通/截止狀態,在輸出端產生高頻脈沖序列。此階段通過高頻變壓器和開關電源技術實現能量轉換。
信號還原:通過低通濾波器(如LC濾波器)消除高頻載波分量,還原出原始音頻信號。理論效率可達100%,實際產品效率普遍超過90%。
由工采網代理韓國NF(耐福)的NTP8818是一款單芯片全數字音頻放大器,包含立體聲放大系統所需的功率級。該芯片集成了多功能數字音頻信號處理功能,采用高性能高保真全數字PWM調制器,并配備兩個大功率全橋MOSFET功率級。
數字功放芯片 - NTP8818接收32kHz、44.1kHz、48kHz和96kHz采樣頻率的數字串行音頻數據。在立體聲模式下,它在沒有散熱器的情況下提供2 x 20瓦的功率。
NTP8818配備混音器和雙四分頻濾波器,可實現響度控制、揚聲器響應補償及參數均衡等核心音頻處理功能。
NTP8818的所有功能都可以通過I2C主機接口總線的內部寄存器值進行控制。

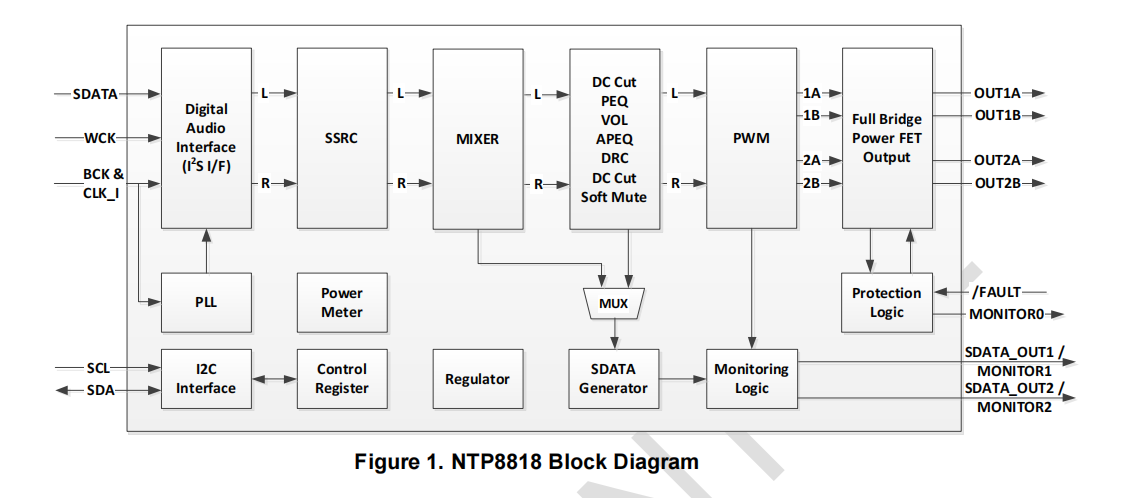

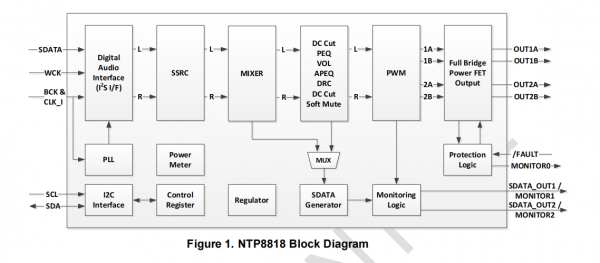

結構圖:
音頻功放芯片 - NTP8818特性描述:
2 CH立體聲(15W x 2 BTL)
寬工作電源電壓范圍(7V至20V)
SDATA發電機(I2S輸出)
浮點運算
24個可編程雙二階濾波器
-揚聲器補償
-低通濾波器、高通濾波器、直流截止
-高級參數均衡器
3段動態范圍控制
響度控制
保護電路
-OCP(過電流保護)
-OTP(過溫度保護)
-UVP(欠壓保護)
-BQ/DRC校驗和
音量/軟靜音/功率計/NS反饋
智能PWM開關
高效率
直流保護
-DC濾波器
-系數存儲器校驗和
-調制指數檢查
在國內越來越多的音箱領域中采用韓國NF的音頻數字功放芯片;可廣泛應用于家庭影院、KTV、AI智能音箱等等場所;多款不同功率型號可選;并提供原廠技術支持;聯系“在線客服”可獲取相關PDF規格書、詢價單,申請樣品等。
