聲音采集編解碼器的工作原理主要涉及將模擬聲音信號轉換為數字信號（編碼），以及將數字信號還原為模擬信號（解碼）的過程。以下是具體工作原理：

模擬信號轉換為數字信號（編碼）：

聲音采集?：通過麥克風等設備將聲音轉換為連續的模擬電信號（如壓力變化）。

量化與編碼?：

將模擬信號按固定時間間隔（如每秒44100次）取樣，得到離散樣本。

對每個樣本的幅度進行量化（如將連續電壓值映射到離散的數值）。

通常采用脈沖編碼調制（PCM）將聲音樣本轉換為二進制數據流。 ?

數字信號處理（壓縮編碼）

?聲道編碼?：將雙聲道合并為單聲道或保留立體聲信息。

幀同步編碼?：通過添加冗余數據提高抗丟包能力（如RED、FEC技術）。

數字信號還原（解碼）

?解碼過程?：將壓縮的數字信號恢復為原始樣本數據。

?數模轉換?：通過數模轉換器將二進制數據轉換為連續的模擬電信號。

由工采網代理的ADC芯片 - CJC6808是一個專門為便攜式音頻產品設計的低功率音頻編解碼器。采用QFN48封裝；它的特點，性能和低功耗，使它成為理想的音樂播放器和音樂信號接受者。其工作電壓模3.0V～3.6V數1.7V～3.6V。支持從16-32位的數字音頻輸入字長和從8kHz到96kHz的采樣率。線路電平輸出還提供了防重擊靜音和電源上/下降電路。

該編解碼器包括6條線和麥克風輸入，從車載DAC的線輸出，一個晶體振蕩器，可配置的數字音頻接口和2線或3線MPU控制接口的選擇。它完全兼容，是一系列行業標準微處理器、控制器和DSP的理想合作伙伴。

音頻芯片 - CJC6808包括6個ADC和2個DAC以及靜音功能、可編程線電平音量控制和適用于電子麥克風的偏置電壓輸出；立體聲24位多位西格瑪增量ADC和DAC用于過采樣數字插值和抽取濾波器。

CJC6808還包括一個PLL，可以產生11.2896MHZ的時鐘。這樣只需要12.288 mhz的晶體，不需要更換晶體。當音樂響起時，一個sar adc也會被放入來喚醒芯片。該設備通過2線或3線串行接口進行控制。該界面提供了訪問所有功能，包括音量控制，靜音，去強調和廣泛的電源管理設施。

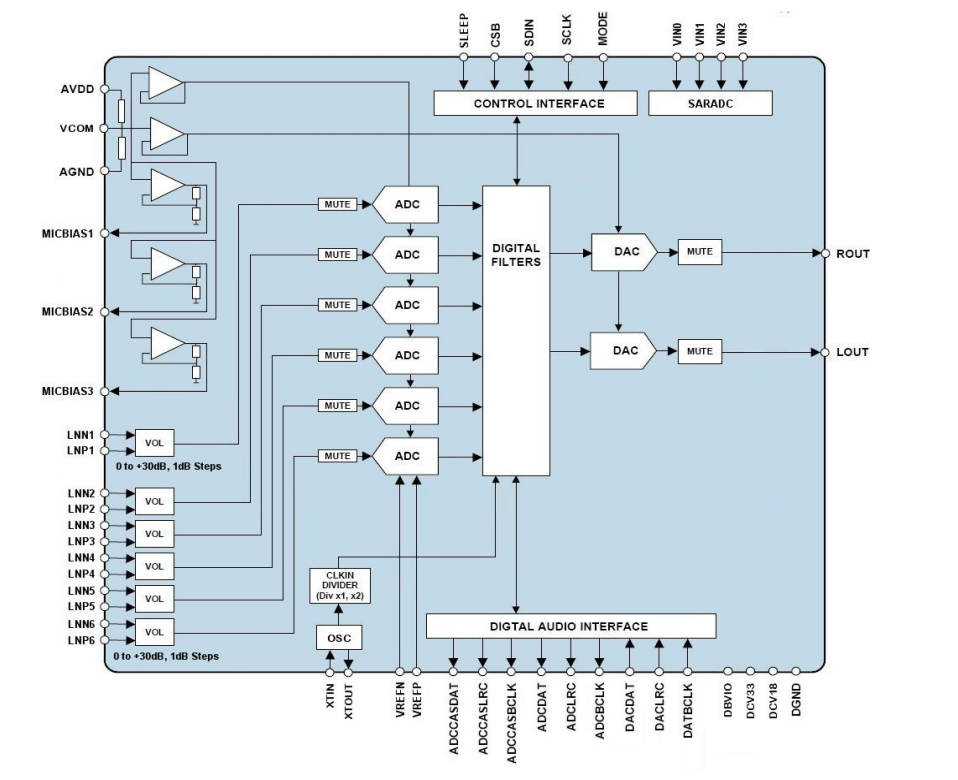

結構圖：

編解碼器 - CJC6808的主要特點：

◆音頻性能：

- ADC信噪比95 dB（A”加權）在3.3V

- DAC信噪比98 dB（A”加權）在3.3V

◆ADC和DAC采樣頻率：8 kHz-96 kHz

- ADC : 16K 32K

- DAC : 8K 32K 44.1K 48K 88.2K 96K

◆可選擇的ADC高通濾波器

◆可編程ALC /噪聲門

◆2線或3線MPU串行控制接口

◆可編程的音頻數據接口模式

- I2S，左，右，這是正確的

- 16/20/24/32 bit Word DAC長度

-主手或從手時鐘模式

- ADC的級聯TDM接口

◆傳聲器差分輸入

在國產音頻ADC芯片領域，武漢光華芯生產的國產ADC芯片便是其中的佼佼者。了解更多關于武漢光華芯國產音頻ADC芯片的技術應用，請登錄工采網官網進行咨詢。
