溫度測溫儀是測溫的高精度儀器，利用固體、液體、氣體受溫度的影響而熱脹冷縮的現象；在定容條件下，氣體（或蒸氣）的壓強因不同溫度而變化；熱電效應的作用；電阻隨溫度的變化而變化；熱輻射的影響等發生單調的、顯著的變化，用來標志溫度而制成溫度計。

測溫儀的工作原理主要基于物體熱輻射特性（如紅外輻射）或熱力學效應（如熱脹冷縮、電阻變化等），通過將溫度信號轉換為可測量的電信號或機械位移實現溫度測量。

依據黑體輻射定律，所有溫度高于絕對零度的物體均會發射紅外輻射，其能量強度與波長分布與表面溫度直接相關。??

紅外測溫儀通過光學系統聚焦目標輻射能量，由探測器（如銻化銦、氧化釩）轉換為電信號，經算法處理后顯示溫度值。雙波長技術可消除物體發射率誤差。??

工采網代理的數字溫度傳感芯片 - MY18E20是一款芯片感溫原理基于CMOS半導體PN節溫度與帶隙電壓的特性關系，經過小信號放大、模數轉換、數字校準補償后，數字總線輸出，具有精度高、一致性好、測溫快、功耗低、可編程配置靈活、壽命長等優點。

MY18E20內置非易失性E2PROM存儲單元，可用于保存芯片ID號、高低溫報警閾值、溫度校準修正值以及用戶自定義信息。提供多種封裝樣式的單總線接口0.5℃數字溫度芯片，以滿足客戶不同使用場景需求，如表貼型M601B ?DFN8封裝（2*2*0.55mm）、M1601B ?SOT23-3封裝（2.9*2.8*1.1mm）、MTS01B ?DFN8封裝（2.5*2.5*0.75mm），小直插型MY1820 ?TO92S封裝、M1820 ?TO92S封裝等。產品廣泛應用在板級監控、環境溫度、智能家電、智能家居、消費電子等領域。

溫度芯片內置14bit ADC，分辨率0.0125℃，默認出廠配置12 bit ADC，工作范圍-55°C到+125°。芯片在出廠前經過100%的測試校準，根據溫度誤差特性進行校準系數的擬合，芯片內部自動進行補償計算。為了簡化系統應用，芯片的ID搜索、測溫數據內存訪問、功能配置等均基于數字單總線協議指令，上位機微處理器只需要一個GPIO端口便可進行讀寫訪問。單總線通信接口通過共用一根數據總線來實現多節點傳感采集與組網的低成本方案，傳輸距離遠、支持節點數多，便于空間分布式傳感組網。較多可支持100個節點100至500米長的測溫節點串聯組網。

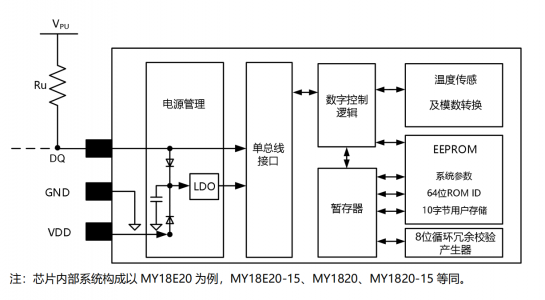

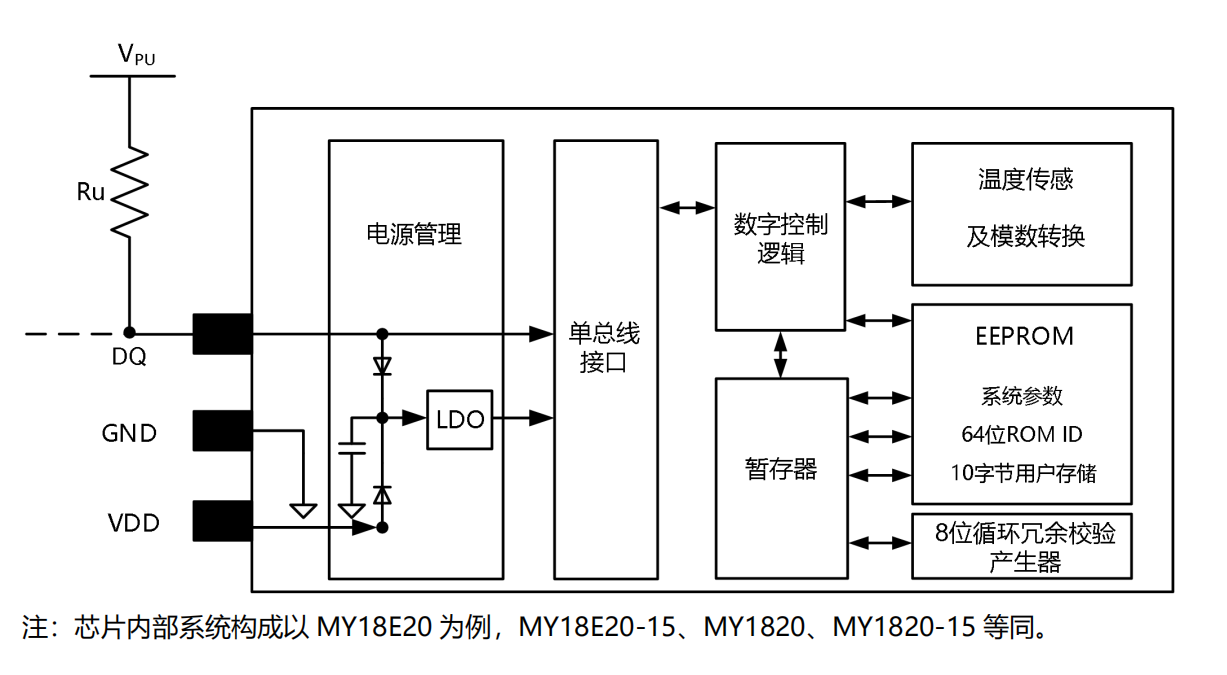

結構框圖：

數字溫度傳感芯片?- MY18E20的特性：

測溫精度：±0.5℃（較大）（-10°C到+85°C）

測溫范圍：-55°C ~ +125°C

低功耗：典型待機電流0.2μA@5V，較大測溫峰值功耗0.3mA@5V

寬工作電壓范圍：1.8V-5.5V

感溫分辨率：12 bit ADC，分辨率0.0625°C; 可配置14bit ADC ，分辨率0.0125℃

溫度轉換時間可配置：500ms/15ms

80 bit額外E 2PROM空間用于存放用戶信息

每顆芯片有64bit的ID序列號，便于多點組網尋址

用戶可自行設置報警值

標準單總線接口，適用于分布式多節點測溫

在溫濕度傳感領域，浙江MYSENTECH便是國產品牌中的佼佼者。了解更多關于浙江MYSENTECH溫濕度傳感芯片的技術應用，請登錄工采網官網進行咨詢。
