數字模擬混合信號溫度傳感芯片的工作原理基于半導體PN結溫度特性與帶隙電壓的關系，通過小信號放大、模數轉換、數字校準補償?shù)炔襟E實現高精度測溫。
工作原理：芯片內部采用CMOS半導體工藝，通過監測PN結溫度與帶隙電壓的線性關系，將溫度變化轉化為電壓信號。該信號經小信號放大后，通過內置的16位ADC轉換為數字信號，隨后進行校準補償以消除誤差。
技術特點：
高精度校準?：出廠前通過100%測試校準，利用誤差擬合模型實現±0.1℃精度（部分型號可達±0.004℃分辨率）。
寬工作范圍?：支持-103℃至+153℃或更寬范圍，適應不同場景需求。
低功耗?：平均功耗約2μA（在1秒周期下），適合電池供電設備。
可編程性?：通過I2C接口支持?jǐn)?shù)字配置，包括校準參數調整和功能設置。
該芯片通過半導體特性實現測溫，相比熱電偶（基于不同材質導體電位差原理），具有更高靈敏度、抗干擾能力和更快響應速度，但熱電偶更適合測量高溫場景。
工采電子代理的T1601X系列是數字模擬混合信號溫度傳感芯片，較高測溫精度±0.1℃，用戶無需進行校準。溫度芯片感溫原理基于CMOS半導體PN節溫度與帶隙電壓的特性關系，經過小信號放大、模數轉換、數字校準補償后，數字總線輸出，具有精度高、一致性好、測溫快、功耗低、可編程配置靈活、壽命長等優點。
溫度芯片內置16-bit ADC，分辨率0.004°C，具有-103°C到+153°C的超寬工作范圍。芯片在出廠前經過100%的測試校準，根據溫度誤差特性進行校準系數的擬合，芯片內部自動進行補償計算。為了簡化系統應用，芯片的ID搜索、測溫?cái)?shù)據內存訪問、功能配置等均基于數字單總線協議(One Wire，OW)指令，上位機微處理器只需要一個GPIO端口便可進行讀寫訪問。單總線通信接口是通過共用一根數據總線來實現多節點傳感采集與組網的低成本方案，傳輸距離遠、支持節點數多，便于空間分布式傳感組網。較多可支持100個節點100至500米長的測溫節點串聯組網。
芯片內置非易失性E2PROM存儲單元，用于保存芯片ID號、高低溫報警閾值、溫度校準修正值以及用戶自定義信息，如傳感器節點編號、位置信息等。

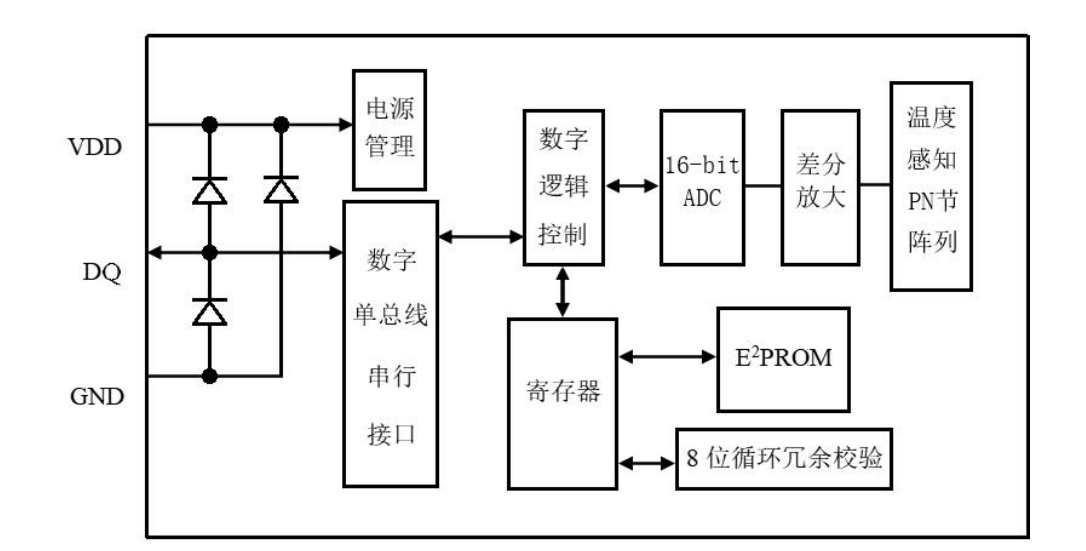

系統框圖：
溫度傳感器的原理框圖見上圖。暫存器包含了兩個字節的溫度寄存器，存儲來自于傳感器的數字輸出。另外，暫存器和擴展暫存器提供了報警觸發閾值寄存器。配置寄存器允許用戶設定溫度轉換重復性和連續測量頻率。狀態寄存器可以查詢報警狀態。數據可存入非易失性單元，芯片掉電時數據不會丟失。

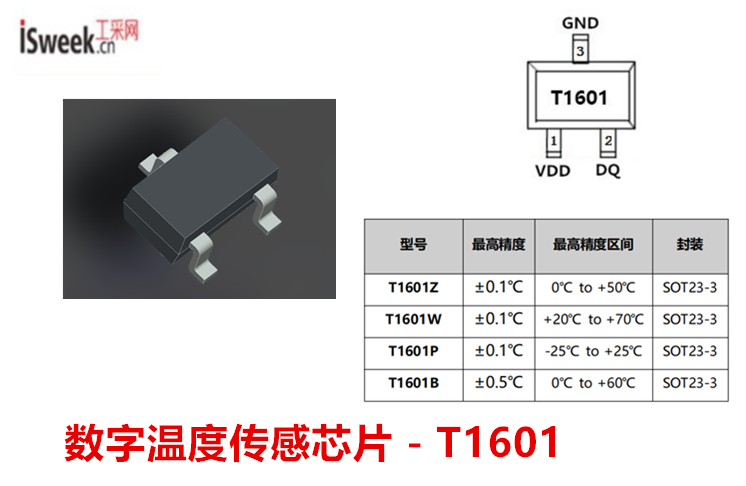

數字溫度傳感芯片 - T1601的特性：
測溫范圍：-103°C~+153°C
低功耗：典型待機電流 0.01μA，測溫平均電流2μA（AVG=8，1 次測量/s）
寬工作電壓范圍：1.8V~5.5V
可定制的測溫精度：±0.1℃/±0.5℃
測溫分辨率：16位輸出 0.004°C
溫度轉換時間可配置：15.3ms/8.5ms/5.2ms/2.2ms
較大112bit額外E2PROM空間用于存放用戶信息
標準單總線接口
加熱芯片自診斷功能
數字溫度傳感芯片?- T1601系列廣泛應用在智能穿戴、空調、溫室大棚、電子體溫計、動物體溫檢測、醫療電子、冷鏈物流、倉儲、熱表氣表水表等多領域，歡迎登錄工采網咨詢。
