DSP高保真數字功放的工作原理融合了數字信號處理與功率放大技術，通過多級處理實現高保真音質。
核心處理流程：
數字信號處理?：車載主機輸出的原始音頻信號通過高電平/RCA接口或光纖輸入到DSP芯片，進行分頻管理、延時校正、EQ調校和相位對齊。例如，將全頻音樂拆分為高/中/低音，調整各聲道的時間差，增強薄弱頻段并削弱刺耳頻段。
模擬信號轉換?：預處理后的音頻信號與反饋信號結合，通過誤差放大器生成PWM信號，再經驅動器預放大并插入死區時間，避免功率損耗。
功率放大輸出?：開關電源將市電轉化為高壓直流電，經DC/DC變換器輸出穩定低壓直流電，驅動喇叭振膜振動發聲。 ?
高保真關鍵技術：
低失真設計?：通過三角波發生器生成高線性度信號，結合比較器生成精準的PWM信號，確保輸出波形接近理想狀態。
動態范圍優化?：支持大音量與低音量同時表現，例如古典音樂需120分貝動態范圍，通過24位DAC和低噪聲放大器實現。
頻率響應控制?：匹配電路設計避免高頻衰減，確保20Hz至20kHz范圍內聲壓均勻，實現"盆景"到"立體聲場"的轉換。

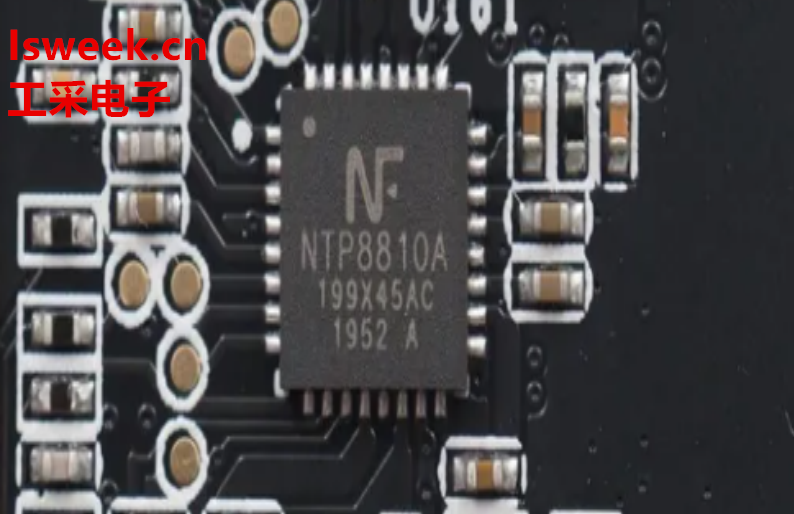

由工采網代理的NTP8810A是由韓國NF（耐福）推出的一款雙通道立體聲數字功放芯片，內置DSP和多功能數字音頻信號處理功能；是高性能、高保真功率驅動集成全數字音頻放大器。NTP8810A的工作電源電壓范圍為4.5V～20V，支持2CH立體聲輸出（15W x 2 BTL @18V, 8Ω），封裝采用SAW QFN5X5mm。它具有混頻器和雙四路濾波器，可實現基本的音頻信號處理功能，如擴音器響應補償和參數均衡。
與市面上大多數功放相比，NTP8810A具備更高的音頻信號處理能力；它按照24Bit，96KHz的音頻信號處理，滿足HI-Res音頻系統的要求，能更好地還原逼真的音質。所有功能都可以通過I2C主機由內部寄存器值控制接口總線進行控制。

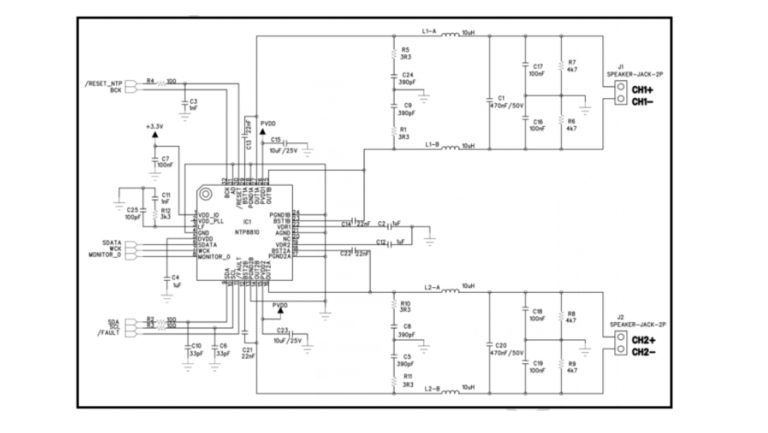

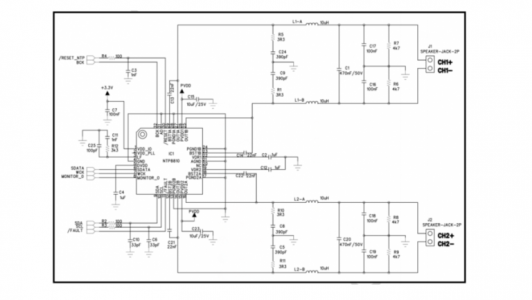

應用電路圖：
音頻功放芯片 - NTP8810A特性描述：
2通道立體聲輸出（15W x 2 BTL @18V, 8Ω）
SDATA Generator (I2S輸出)
寬工作電源電壓范圍(4.5V ~ 20V)
浮點運算
28個可編程雙四分量濾波器
揚聲器補償
低通濾波器，高通濾波器，直流切斷
參量均衡器
100分貝動態范圍
2波段動態范圍控制
保護電路：過流保護（OCP），超過溫度保護（OTP），低壓保護（UVP）
DRC控制和PEQ調試
此外，NTP8810A還具備多段智能均衡器，比同類產品擁有更多可設置的PEQ點；它采用浮點運算方式，在設定PEQ點上比整數運算的功放更精準，適用于廣泛的應用領域，包括視頻、音頻和電器等行業。
在國內越來越多的音箱領域中采用韓國NF的音頻數字功放芯片；可廣泛應用于家庭影院、KTV、AI智能音箱等等場所；多款不同功率型號可選；并提供原廠技術支持；聯系“在線客服”可獲取相關PDF規格書、詢價單，申請樣品等。
