工采網代理的國產數字溫度傳感芯片?-?MTS4是一款數字模擬混合信號溫度傳感芯片。較高測溫精度±0.1℃，用戶無需進行校準。溫度芯片感溫原理基于 CMOS 半導體PN節溫度與帶隙電壓的特性關系，經過小信號放大、模數轉換、數字校準補償后，數字總線輸出，具有精度高、一致性好、測溫快、功耗低、可編程配置靈活、壽命長等優點。
溫度芯片內置16-bit ADC，分辨率0.004°C，具有-103°C到+153°C的超寬工作范圍。芯片在出廠前經過100%的測試校準，根據溫度誤差特性進行校準系數的擬合，芯片內部自動進行補償計算。芯片支持?jǐn)?shù)字I2C通信接口、測溫數據內存訪問、功能配置等均可通過數字協議指令實現。I2C接口適合高速率的板級應用場景，較高接口速度可達2MHz。
芯片內置非易失性E2PROM存儲單元，用于保存芯片ID號、高低溫報警閾值、溫度校準修正值以及用戶自定義信息，如傳感器節點編號、位置信息等。
產品特點：
一、高精度測量?
?測溫范圍?：-103℃至+153℃，覆蓋了廣泛的溫度環境。
?精度誤差?：在典型工作條件下，誤差可控制在±0.1℃至±1.5℃之間，確保測量的準確性。
?高分辨率?：16位輸出有符號二進制補碼，較低位LSB分辨率為1/256℃，滿足高精度測量需求。
二、靈活的通信接口?
?I2C總線協議?：支持快速模式，較高頻率可達1MHz，方便與微控制器集成。
?單總線協議?：提供單總線接口選項，適用于需要簡化布線和降低成本的應用場景。
三、豐富的功能配置?
?多種測量模式?：支持單次測量和連續測量模式，用戶可根據實際需求靈活配置。
?報警功能?：內置高低溫報警功能，可配置報警門限，及時響應溫度異常。
?加熱自診斷?：通過內置加熱電阻，可進行自診斷，確保傳感器測溫功能正常。
四、非易失性存儲?
?E^2PROM存儲?：提供非易失性存儲單元，用于保存配置信息和報警閾值，掉電不丟失。
?用戶可編程區域?：提供10字節用戶可編程區域，滿足個性化存儲需求。
五?、低功耗設計?
?待機電流?：在空閑狀態和周期測量模式下，待機電流極低，適合電池供電設備。
?低功耗模式?：配置寄存器中包含低功耗模式開關，可進一步降低功耗。

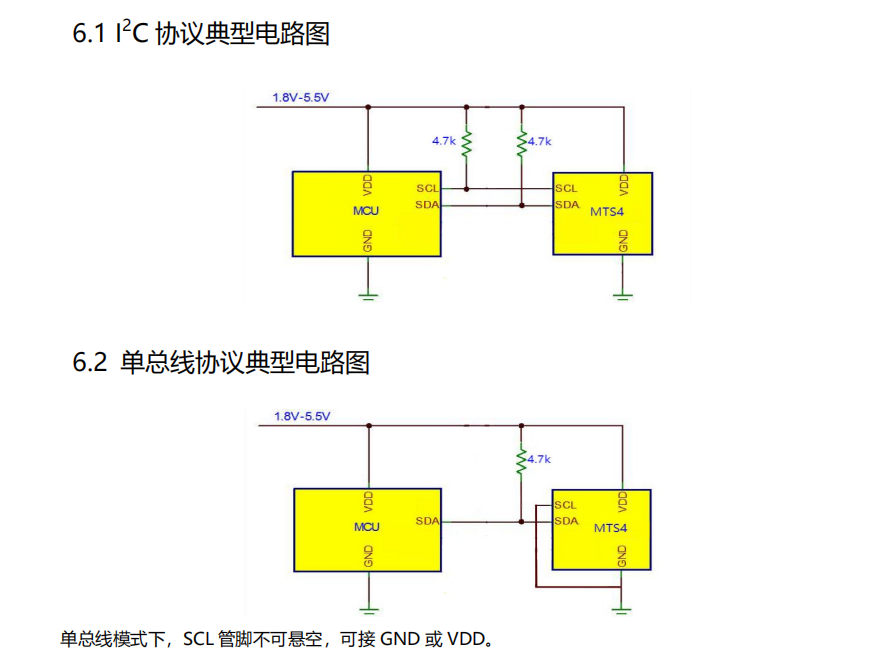

典型應用電路：
溫度傳感芯片 - MTS4的特性：
較高測溫精度：±0.1℃/±0.5℃
測溫范圍：-103°C~+153°C
低功耗：典型待機電流 0.01μA，測溫峰值電流0.36mA，測溫平均電流 3.1μA （AVG=16，1 次測量/s）
寬工作電壓范圍：1.8V~5.5V
感溫分辨率：16 位輸出 0.004°C
溫度轉換時間可配置：
15.3ms/8.5ms/5.2ms/2.2ms
可配置單次/周期測量
較大112bit額外E2PROM空間用于存放用戶信息
標準I2C接口, 可同時兼容數字單總線接口
加熱芯片自診斷功能
數字溫度傳感芯片?- MTS4廣泛應用在智能穿戴、空調、溫室大棚、電子體溫計、動物體溫檢測、醫療電子、冷鏈物流、倉儲、熱表氣表水表等多領域，歡迎登錄工采網咨詢。
