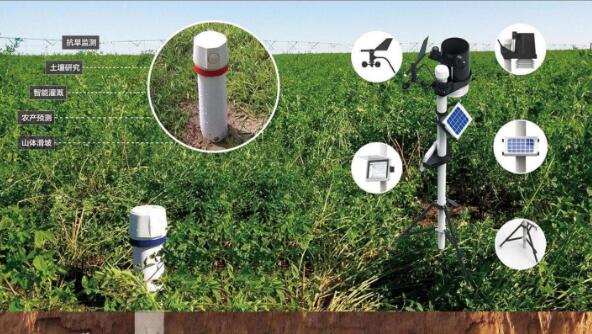

土壤濕度傳感器就是監測土壤的濕度，將其的硬件控制電路埋在作物根部的土壤水分傳感器監測根部土壤的水分，傳感器將經過檢測電路監測的結果“濕度過高”和“濕度過低”信號經編碼器傳至主控制器，由主控制器決定控制狀態?！皾穸冗^高”則停止灌溉;“濕度過低”則通過光電隔離、繼電器控制接在水源的電磁閥。該系統還具有故障報警功能。主控制器通過通訊接口與上位機通訊，可以實時監測系統運行狀況或?qū)v史數據進行分析。
土壤濕度傳感器又可以稱之為:土壤水分傳感器、土壤墑情傳感器、土壤含水量傳感器。主要用來測量土壤容積含水量，做土壤墑情監測及農業灌溉和林業防護。目前常用到的土壤濕度傳感器有FDR型和TDR型，即頻域型和時域型。目前比較流行的是FDR型頻域反射儀是一種用于測量土壤水分的儀器，它利用電磁脈沖原理、根據電磁波在介質中傳播頻率來測量土壤的表觀介電常數(ε)，從而得到土壤容積含水量(θv)，F(xiàn)DR具有簡便安全、快速準確、定點連續、自動化、寬量程、少標定等優點。是一種值得推薦的土壤水分測定儀器。
應用土壤濕度傳感器的硬件控制電路，埋在作物根部的土壤水分傳感器監測根部土壤的水分，該傳感器經檢測電路將“濕度過高”和“濕度過低”信號經編碼器傳至主控制器，由主控制器決定控制狀態?！皾穸冗^高”則停止灌溉；“濕度過低”則通過光電隔離、繼電器控制接在水源的電磁閥。當空氣濕度較大時由空氣濕度傳感器經A／D轉換反映到主控制器可暫緩灌溉。當前系統狀態可由顯示電路顯示出來，該系統也可由鍵盤手動設定灌溉時間。該系統還具有故障報警功能。主控制器通過通訊接口與上位機通訊，可以實時監測系統運行狀況或?qū)v史數據進行分析。
壤濕度傳感器由濕度檢測電路和聲報警電路等部分組成。RP1為濕度下限預置點，RP2為濕度上限預置點。當土壤中的濕度處在預置的上下限濕度之間時，由于探頭?a、h間的?土壤電阻值在規定范圍內，c點的電位低于?RPI的滑動端電位(比較器同相輸入端?)，故比較器?I輸出高電平，red不發光；RP2的滑動端電位低于?c?點電位，則比較器?II輸出高電平，green也不發?光。若土壤的濕度達到或超過?RP2設定的上限濕度時，ab探頭間電阻變小，從而探頭分壓減小，比較器?II的同相輸入端電位(c點電位?)低于比較器反相端電位(RP2滑動端電位?)，則比較器?II翻轉輸出低電平，green發光?，同時?SS8550II導通蜂鳴器發聲，表示土壤濕度過大。若土壤干燥達到或超過?RP1設定的下限濕度時，a、b探頭間電阻增大，從而探頭分壓增大高于比較器?I同相端電壓(RP1滑動端電位)，比較器?I輸出低電平，red發光?，同時?SS8550I導通蜂鳴器發聲，表示土壤濕度過小。蜂嗚器設計是便于用戶設置報警點，當設置完畢可將電鍵?SP斷開?，由下位機統一報錯?。傳感器探頭?a、b是由長160?mm、直徑為5?mm的兩根不銹鋼棒制成，相間55?mm。

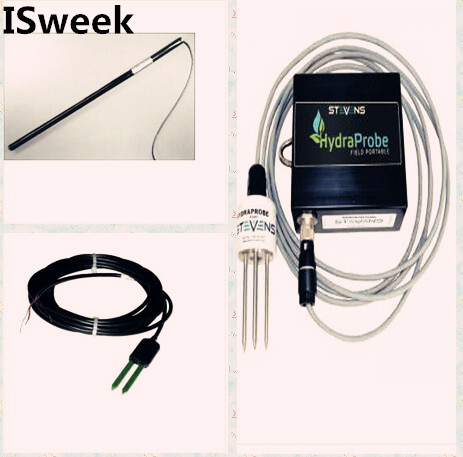

傳感器著名線上商城工采網從美國和意大利進口了三款用于土壤濕度監測方面的傳感器，分別是美國NovaLynx公司生產的土壤濕度傳感器 - 250-124，Stevens HydraProbe公司生產的野外便攜式土壤水分傳感器 – 93633，以及意大利Nesa公司生產的土壤水分(濕度)傳感器 – SUT。
250-124土壤濕度傳感器可靠監控各種潮濕級別各種類型土壤的濕度，田野、草坪、景觀和溫室土壤濕度的監測都可同樣出色。93633便攜式土壤水分傳感器可隨時隨地測量土壤參數，適用于無需長期監測的應用。使用 Wi-Fi 無線網絡連接便可實現您的蘋果或安卓設備與水分探頭進行無線通信。SUT土壤水分(濕度)傳感器是一種通過高頻測量檢測土壤介電常數的裝置（70MHZ），此值大小取決于土壤的水分，并對水礦化度不敏感，傳感器可容易地與任何采集系統進行連接，采集系統允許通過近似方法執行等式計算VWC的值。
功能特點：
1、本傳感器體積小巧化設計，攜帶方便，安裝、操作及維護簡單。
2、結構設計合理，不繡鋼探針保證使用壽命。
3、外部以環氧樹脂純膠體封裝，密封性好，可直接埋入土壤中使用，且不受腐蝕。
4、土質影響較小，應用地區廣泛。
5、測量精度高，性能可靠，確保正常工作。
6、響應速度快，數據傳輸效率高。
