現代信息科學是伴隨著信息時代的到來而產生的新興學科,隨著社會經濟和科技水平的不斷發展,各種工業生產的自動化水平不斷提高、系統集成的復雜性不斷增加,需要獲取的信息量越來越多,傳感器技術作為信息檢測的重要基礎技術也在不斷的發展,已滲透到工業生產、日常生活、醫學診斷、環境保護等各個領域。 下面我們通過超聲波人體檢測傳感器在信息亭中的應用來具體了解一下。

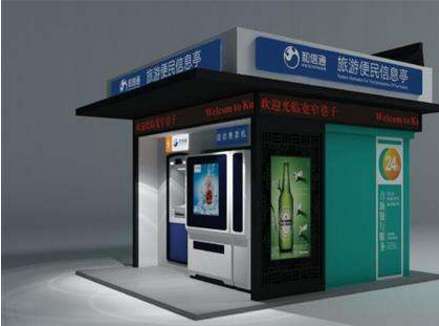

信息亭系統是一種融合了互聯網技術、多媒體技術、自助式電子商務技術和銀行卡支付技術等的新型信息系統,能夠?qū)?lái)自于政府、企業或社區的的各種服務通過規范和整合后提供給公眾。信息亭終端放置在重要的公共場所,可以24小時不間斷地工作,通過有線或無線網絡與運營中心的后端系統連接,公眾通過前端系統(信息亭終端)獲取高效、快捷、安全的服務。超聲波傳感器信息亭應用報亭是需要人體檢測的常見應用。那么超聲波人體檢測傳感器的應用原理有哪些呢?
超聲波傳感器是利用傳感器頭部的壓振陶瓷的振動,產生高頻的人耳聽不見的聲波來進行感應的,如果這聲波碰到了某個物體,傳感器就能接收到返回波。傳感器通過聲波的波長和發射聲波以及接收到返回聲波的時間差就能確定物體的距離。比較具有代表性的,一個傳感器可以通過按鈕的設定來?yè)碛薪嚯x和遠距離兩種設定,無論物體在那一種界限里,傳感器都可以檢測到。超聲波傳感器的應用非常廣泛,支持從基于信息亭的應用到接近區域探測、行人檢測 、展臺甚至機器人自動導航等。
超聲波對于距離的測量,主要是定期發送超聲波,遭遇障礙物時發生反射,發射波經由接收器接收并轉化為電信號,這樣測距技術只要測出發送和接收的時間差,然后按照下式計算,即可求出距離。
S=CDt/2 (1)
其中S為測量的距離,C是聲波傳播的速度,Dt是來回所需時間。
超聲波人體檢測傳感器主要是通過聲波發射之后,被人所反射得到的距離,當人體移動時,檢測出的距離會變化,并以此作為依據,判斷為有人移動。
其中超聲波傳感器主要材料有壓電晶體(電致伸縮)及鎳鐵鋁合金(磁致伸縮)兩類。電致伸縮的材料有鋯鈦酸鉛(PZT)等。壓電晶體組成的超聲波傳感器是一種可逆?zhèn)鞲衅?,它可以將電能轉變成機械振蕩而產生超聲波,同時它接收到超聲波時,也能轉變成電能,所以它可以分成發送器或接收器。有的超聲波傳感器既作發送,也能作接收。這里僅介紹小型超聲波傳感器,發送與接收略有差別,它適用于在空氣中傳播,工作頻率一般為23-25KHZ及40-45KHZ。這類傳感器適用于測距、遙控、防盜等用途。該種有T/R-40-60,T/R-40-12等(其中T表示發送,R表示接收,40表示頻率為40KHZ,16及12表示其外徑尺寸,以毫米計)。另有一種密封式超聲波傳感器(MA40EI型)。它的特點是具有防水作用(但不能放入水中),可以作料位及接近開關用,它的性能較好。超聲波應用有三種基本類型,透射型用于遙控器,防盜報警器、自動門、接近開關等;分離式反射型用于測距、液位或料位;反射型用于材料探傷、測厚等。

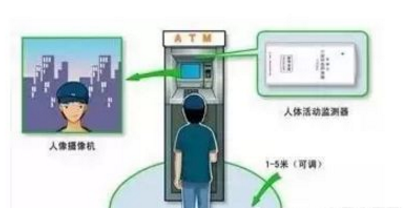

此外超聲波傳感器信息亭應用報亭是需要人體檢測的常見應用以外還可以應用在購物中心的互動信息亭在客戶出席時只需要點亮和互動。當客戶靠近時,超聲波測距儀可用于觸發報亭點亮和播放音樂。類似的超聲波傳感器也可以檢測客戶何時離開。如果客戶離開,這些超聲波測距儀可用于鎖定或關閉與個人信息一起使用的信息亭(如ATM)?;?dòng)藝術展示是這個主題的另一個應用。超聲波傳感器可以監視人的移動和行進方向,以觸發顯示中的動作。
關于超聲波人體檢測傳感器工釆網小編推薦MaxBotix 超聲波人體檢測傳感器 - MB1004
V-ProxSonar-EZ高性能接近傳感器專為行人和對象檢測而設計,且在同一環境 中允許多個傳感器同時運行。供電2.5V~5.5V,2mA典型電流消耗。LV-ProxSonar-EZ以其極小的外形條件提供特定距離對象的接近檢測。其中近端探測可與其他附近傳感器同時工作,而且對象檢測包括零距離對象,對象距離采集時間約為2.5秒,對象距離恢復時間約為1.5秒,并且LV-ProxSonar-EZ 允許用戶將多個傳感器集成到單個系統中,并且很少或幾乎不會受到其他超聲波傳感器經 常發生的相互干擾影響。由于LV-ProxSonar-EZ的主要特性是具備易于使用的數字邏輯高/低 (真/假)輸出當所有接口可同時激活并且是自由模式運行時,一旦收到命令開始測距,即獲悉周圍環境并可持續測量和輸出接近信息其中串行數據,0 ~Vcc,波特率9600 81N 時候獲取可靠的接近信息專為受保護的室內環境設計。也是工廠標定和測試為傳感器基本標準。
