一氧化碳傳感器工作原理
一氧化碳值一旦超標對我們的人體危害極大，所以我們需要一氧化碳來為我們進行實時監測，今天，工采網小編給大家介紹一下一氧化碳傳感器的工作原理。
一氧化碳傳感器讓物體有了知覺，它和報警器相連，給家里或是辦公場所等地方加了一道安全屏障。你知道一氧化碳傳感器的工作原理嗎？
當一氧化碳?xì)怏w通過外殼上的氣孔經透氣膜擴散到工作電極表面上時，在工作電極的催化作用下，一氧化碳?xì)怏w在工作電極上發生氧化。其化學反應式為：CO+H?O→CO2+2H++2e-
在工作電極上發生氧化反應產生的H+離子和電子，通過電解液轉移到與工作電極保持一定間隔的對電極上，與水中的氧發生還原反應。其化學反應式為：
1/2O2+2H++2e-→H2O
因此，傳感器內部就發生了氧化-還原的可逆反應。其化學反應式為：
2CO+2O2→2CO2
這個氧化-還原的可逆反應在工作電極與對電極之間始終發生著，并在電極間產生電位差。但是由于在兩個電極上發生的反應都會使電極極化，這使得極間電位難以維持恒定，因而也限制了對一氧化碳濃度可檢測的范圍。
一氧化碳傳感器在家用煤氣報警器中的作用
在冬天，很多人家里都會選擇使用煤氣或燃?xì)庠?，?lái)做飯、燒水等。煤氣或燃?xì)獾闹饕煞譃橐谎趸?，而一氧化碳即使在較低的濃度中，也會影響人的心臟。
醫生告訴我們，即便是每天只聞少量的一氧化碳，長期下來也有可能中毒。所以，在冬季使用煤氣灶時，特別注意對一氧化碳濃度的監測。
現在，很多家庭都會選擇使用裝有一氧化碳傳感器的燃?xì)鈭?bào)警器的方式，來實現對一氧化碳?xì)怏w濃度的有效監測。

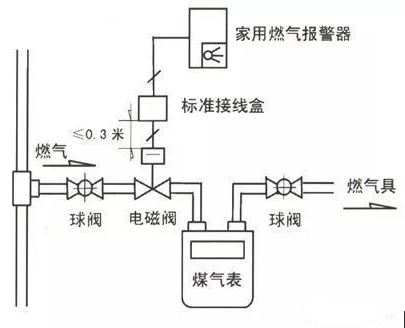

一般來說，采用了一氧化碳傳感器檢測技術的燃?xì)鈭?bào)警器，特別是家用的獨立安裝型的煤氣/一氧化碳報警器，會在有害氣體達到一定濃度時，自動啟動報警功能。這時，用戶就需要及時采取關閉燃?xì)庠铋_窗通風等保護性措施。
通常，一氧化碳的檢測方式分電化學式和紅外式兩種。煤氣灶報警器常用的電化學一氧化碳傳感器內部，有一對感應電極和負電極，擴散進入的一氧化碳在感應電極和負電極處分別發生氧化和還原反應，從而產生內部電流，此電流的大小對應于一氧化碳的濃度。這就是電化學一氧化碳傳感器檢測氣體濃度的簡單原理。
ISweek推薦三款電化學一氧化碳傳感器可用于煤氣灶報警器中：
-
日本figaro 民用電化學一氧化碳傳感器 - TGS5042
電化學一氧化碳傳感器TGS5042的電解質是環保型的；沒有電解液泄漏的危險；精度高達1%，使用溫度廣，抗干擾能力強，免標定。適用于HVAC，火災報警器，CO監測器。
日本FIGARO 紐扣式一氧化碳傳感器(CO傳感器) - TGS5141
TGS5141 一氧化碳傳感器(CO傳感器)是費加羅研發的可電池驅動的電化學式傳感器，超小型的體積使其可以成為諸如便攜式一氧化碳檢測儀、微型住宅一氧化碳檢測儀、多用途火災
美國SPEC Sensors 一氧化碳傳感器 - 3SP-CO-1000
SPEC Sensors的印刷電化學一氧化碳傳感器3SP-CO-1000質量佳，價格低。超薄型印刷傳感器易于集成到無線，手持及其他網絡方案中。由于其高性能，低成本和小體積，這些傳感器是健康，環境，工業和住宅監測的理想之選。
在具體應用中，高層樓房中的一樓用戶，特別有必要安裝燃?xì)鈭?bào)警器。因?yàn)檫@時候的報警器檢測的范圍不僅是室內，還能探測室外管線燃?xì)庑孤?，而且關系到全樓用氣安全
