隨著國民經濟收入的提高，人們?cè)絹碓阶⒅靥嵘齻€(gè)人的生活水平，空調已然成為每一個家庭的必備電器。當前市面上的空調一般都裝有溫濕度傳感器，主要用來檢測空調周圍溫度，將溫度值反饋給MCU，來改變風機驅動能力，從而提升空調的工作效率和節能。而溫濕度傳感器要求越來越小型化，同時要求數字信號輸出，來降低BOM成本。
本文將給大家介紹是工采網從法國Humirel公司進口的溫濕度數字輸出傳感器 - HTU20D和數字輸出溫濕度傳感器- HTU21D系列,該溫濕度傳感器無需要任何再次校準，僅有3*3*0.9mm的DFN封裝，數字型I2C接口。該溫濕度傳感器可以在3V電壓下使用450uA的功耗來完成快速的響應時間，可以在保證精度情況下14ms內完成一次測量。

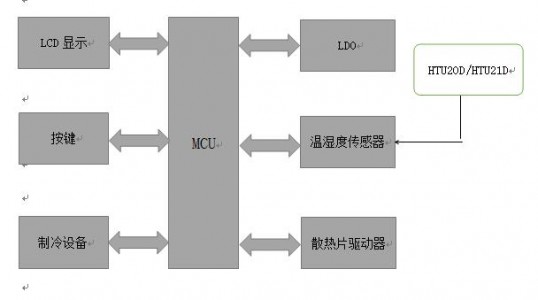

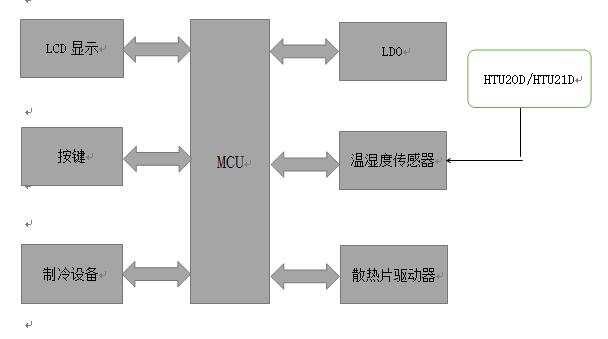

圖1：HTU20/21D在空調中的應用框圖
在空調中的溫濕度傳感器可選的產品很多，比如說鉑金電阻PT100、數字溫度傳感器DS18B20。與這些器件相比，Humirel公司的HTU20/21系列溫濕度傳感器優勢在于支持I2C接口，全量程范圍帶校準，測量頻率大值只有16ms。此外，HTU20/21帶有濕度檢測輸出功能。

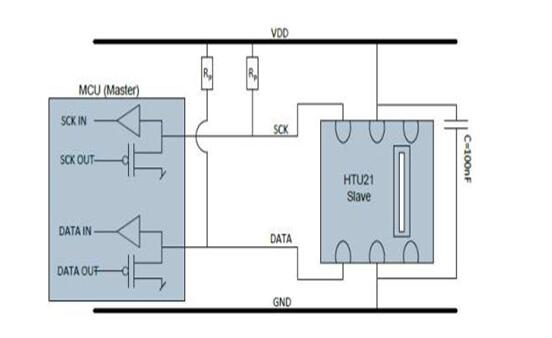

圖2：HTU20/21D的電路圖
溫濕度傳感器HTU20/21D另外一個優勢在于，可以在5秒內實現濕度從33%至75%的檢測，超高的響應時間贏得眾多設計者的青睞。溫濕度傳感器HTU21/20D所體現的溫度檢測，可以滿足0.01℃分辨率的設計需求。重要是它可以提供0.3℃的測量精度，充分滿足設計的需求。

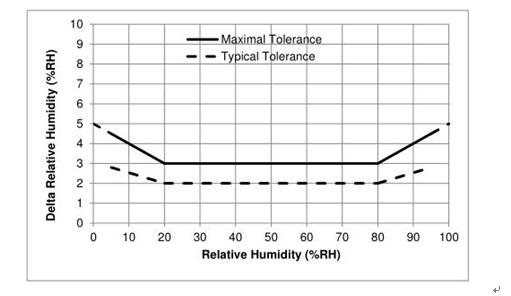

圖3：HTU20/21D的濕度輸出誤差曲線
圖3為HTU20/21D的濕度輸出誤差曲線圖。從曲線中，可以看出HTU20/21D傳感器在20%RH～80%RH誤差是恒定值，基本在2%RH左右。除了空調外，HTU20/21D還可以應用在智能家居、醫療、噴繪、移動終端等眾多產品中。
