液體折射率是液體的基本物理參數之一，往往和液體的濃度、糖度、黏度以及純度密切相關，是食品生產中常用的工藝控制指標。通過測定液態食品的折射率，可以鑒別食品的組成，確定食品的濃度，判斷食品的純凈程度及品質。光纖傳感器相比于傳統的電子傳感器具有靈敏度高、響應速度快、體積小等優點，光纖折射率測量技術已經引起人們的深入研究。
光纖折射率傳感器是一種應用廣泛的光纖傳感器。相比于傳統的折射率傳感器,光纖折射率傳感器具有結構紫湊、體積小、靈敏度髙、抗十擾能力強、可用于遠程操作等優點。其中,基于馬赫澤德干涉儀的仝光纖傳感器具有較高的靈敏度得到了國內外研究者們的廣泛關注。與傳統的兩臂式Ml和級聯的光纖耦合器式MZI相比,單臂MZI更具優點,結構簡單、易于制作、應用范圍較廣。
一般情況下,光纖是被設計用來傳輸纖芯模而不是包層模的,因為包層模非常容易受到環境折射率變化的影響。環境折射率的變化導致的包層模有效折射率的變化,會引起包層模和纖芯模相位差的變化,并導致干涉條紋的漂移。干涉條紋的漂移量和環境折射率的變化量是成正比的,因此,我們只黹測量十涉條紋的漂移量就可以得到壞境折射率的傳感信息。
折射率傳感實驗過程中,寬帶光源(BBS)發出的光經過傳感器,進入一臺分辨率為0.02nm的光譜儀(OSA),通過這臺OSA測量傳輸光譜。傳感頭由2 mtC+5 mmSE+2 mmTCE組成, 總長度為9mnmn,使傳感器具有紫湊的結構和較寬的條紋間隔,便于實際使用。選用波長在1583 nm處的干涉峰作為折射率測量的標準。為了避免彎曲和壓力對實驗結果的影響,整個實驗過程中傳感頭都嬰被拉直固定在一個金屬支架上。將整個傳感頭部分完全浸沒在具有不同濃度的什油水溶液中,甘油水溶液的折射率和濃度成正比。實驗過程屮使用的甘油水溶液的折射率范圍為1.33R】U~1,38R[U。使用一臺阿貝折射率計來校準溶液的析射率。每次測量之前都要使用無水乙醇反復清洗傳感頭,以避免殘留的溶液對實驗結果造成影響。
理論分析表明該傳感器的干涉譜主要是由纖芯模和低階主激發包層模之間的干涉形成的,而激發出的弱包層棋雖然也參與干涉,但是只能對主干涉光譜進行輕微調制。折射率實驗結果表明,在壞境折射率的變化范圍為1.33RIU~1.38RIU時,該傳感器的靈敏度達到了159nm/R]UJ。因此,體積小、低成本、靈敏度高、易于制造等特點使其在生物和化學領域具有較高的應用價值。

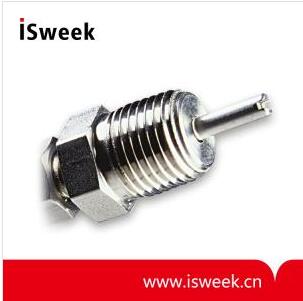

介紹一款由深圳工采網從加拿大FISO公司進口的光纖折射率傳感器 - FRI，這是一款獨特的傳感器設計基于沖液Fabry-Perot光學腔體的長度變化，以精確測定流體的折射率。沖液Fabry-Perot光學腔體的長度與流體樣品的折射率呈正比 。因此，采用白光干涉技術測量Fabry-Perot腔體長度，即可測定折射率。
即使在惡劣的溫度、EMI、濕度環境和多變的簡易標定情況下，光纖信號調理器依然具備測量折射率的能力。FRI光纖折射率傳感器為業內現有應用提供了更好更可靠的折射率測量，同時，該傳感器也具備惡劣條件下持續在線監控流體折射率的新擴展能力。
我們能夠提供兩種FRI光纖折射率傳感器型號：FRI-BA 和 FRI-NP。前者為小型迷你封裝，后者為堅固的不銹鋼封裝 ，適合應用于工業環境、化學應用、惡劣和危險環境以及科研領域的應用。
光纖折射率傳感器FRI主要特點:
1、量程1.0000 ~1.7000 RI
2、不受 EMI/RFI影響
3、分辨率0.0001 RI或者制冷劑中0.036%的油濃度比例
4、在線測量
