在生產生活中有一種情況，容器是密封的，容器材料是無法用肉眼查看的；有一種產品，需要用戶隨時隨地都可以查看到容器中液體的情況。水箱是各企業普遍使用的儲存設備，管理人員必須對儲罐內儲存的物料進行監控，掌握其液位、儲量和質量等重要數據，一進行有效的管理?，F(xiàn)有的儲水設備大多為水箱，而水箱大多時候放在高處。常常需要提前儲存水以便于備用或大量用水時快速的提供水，而儲罐的液位計量十分重要，合理的液位可保證儲罐安全、可靠、高效的運行、管理人員都希望找到一種價格即便宜、使用壽命長、使用維護方便、、又能滿足精度需求的實時在線測量裝置。本文主要講解在封閉水箱液位監測中利用液位傳感器相關工作原理的應用解決方案。

液位傳感器的功能就是檢測液位，液位傳感器廣泛應用于需要水位控制的電器、工業設備中。液位傳感器可以實現缺水保護的功能。在檢測封閉水箱水位時把光電式液位開關安裝于機器水箱的底部，當水位降落至低位時，光電式液位開關會給出信號提示缺水狀態，從而設備停止工作，會自動進入加水的狀態；安裝在側面，當加水到一定的位置，光電式液位開關也會給出信號，從而設備停止加水工作，防止水滿溢出。

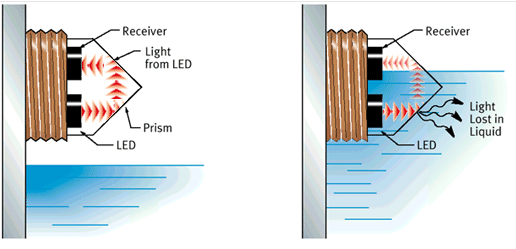

光電液位傳感器是利用光在不同介質中折射率不同的原理制成的液位檢測儀表，它由光電傳感器和開關放大器組成。光電液位開關工作原理，產品內部包含一個發射二極管和光敏晶體管。發光二極管所發出的光被導入傳感器頂部的透鏡。當液體浸沒光電液位開關的透鏡時，則光折射到液體中，從而使接收器收不到或只能接收到少量光線。光電液位開關通過感應這一工況變化，接收器可以驅動內部的電氣開關，從而啟動外部報警或控制電路。如果沒有液體，則發光二極管發出的光直接從透鏡反射回接收器。

英國SST 工業級光電液位傳感器/光電液位開關 - LLC200D324-003具有LLC工業級液位傳感器是單點檢測，TTL兼容數字電平信號輸出。這款傳感器適用于大功率輸出場合，可以直接驅動白熾燈指示燈， 聲音報警器，繼電器或其它情形。 一個紅外LED光源和光電管探測器精確地安裝在傳感端的基座上， 能確保在空氣中達到很好的光耦合。當感應端浸入液體，紅外光會 從錐形表面透射出去，而光電管接受到的光強會變小，導致輸出電平發生變化。多樣化的輸出電路可滿足不同的應用場合。除此之外光電液位傳感器還具有結構簡單、安裝方便、檢測液位精度高，沒有機械部件，不需調試。靈敏度高及耐腐蝕、耗電少、體積小等諸多優點。光電液位傳感器與介質的其它特性包括溫度、壓力、密度、電參數無關，故液面檢測準確、重復精度高、響應速度快、液面控制非常精確。光電探頭體積相對小巧，故所需安裝空間小。
