FISO技術公司的專利白光交叉相關器提供了一個獨特而強大的方法，使絕對法布里-珀羅腔長度測量具有驚人的精度和線性，提供持久的一致性。這種傳感背后的原理技術其實很簡單，雖然有一些技術細節為了制造這樣的裝置，必須考慮。
首先是光源，即明亮的非相干光源注入并引導到多模光纖中，然后注入到耦合器的輸入，作為一個50/50功率分配器。一個輸出是否通過位于信號調節器前面板。然后，光穿過導線光纖，直到它到達傳感器的頂端。

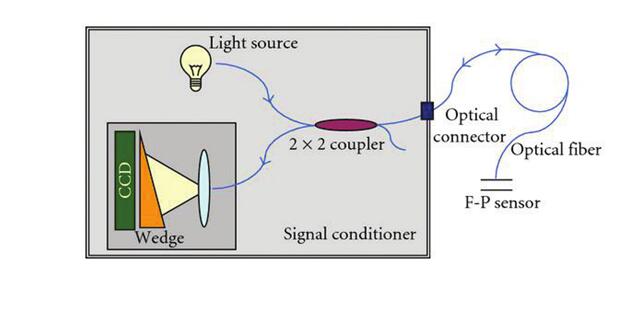

傳感器的核心是法布里-珀羅干涉儀技術,這在光學科學界是眾所周知的,一個多世紀以來，已被應用于許多研究領域比如物理學和天體物理學。它由兩條平行的線組成，完全平坦的半反射鏡，由一個給定的間隙隔開。光通過第一面鏡子時，會前后反射兩個平行鏡之間的大量時間。然而,每次反射時，入射光束的一小部分會逃逸干涉儀產生大量平行光束與他們進入干涉儀的角度相同。在自由空間中，通過a會聚透鏡產生了多重的建設性干涉產生非常明亮和尖銳干涉條紋的光束。它們的間距將取決于光程(即與平行平面與折射率之間的距離在這些平面之間)和自然波長上。因此如果要由傳感器測量的物理參數改變法布里-珀羅干涉儀的光程差(OPD)逃離干涉儀的光將根據這個編碼變異。使用白光干涉測量法的F-P絕對測量信號調節器的示意圖如下：
在光纖版本中，法布里珀羅干涉儀發出的光不是直接聚焦在一個平面上的，上面提到的干涉，但是光束是相當?shù)闹匦伦⑷氲皆瓉淼墓饫w中然后它們返回，進入光學信號調節器連接器的水平。然后，光又被耦合器分開兩種纖維。然而，指向光源的光卻丟失了，另一種光纖將光導向一個光學盒，在那里光被照亮是散布在一個重建干擾的菲索楔上，使用電荷耦合裝置進行物理記錄的圖形(CCD)。由于使用的是白光，所以所有波長都是除零點外，均存在破壞性干擾所有波長都是建設性的。多虧了楔塊產生線性變化的厚度，交叉相關的干涉模式有一個較大的強度在確切的位置光程差等于在傳感器和少量低強度峰值對稱布置中心峰(由干涉儀互相關給出)功能)。從而找到與物理相關的傳感器OPD要測量的參數僅包括找到位置在CCD干涉圖中頂峰值。這個健壯的干涉法允許精確和精確的法布里-珀羅腔長測量精度在亞納米級以上幾十年的微米跨度，因此給了一個非常有趣的動態范圍為精確和具體的測量數據。
目前國內的光纖傳感器技術及產品相比國外的光纖傳感器還是相差了很多，所以國內著名傳感器線上商城工采網從國外FISO公司進口了以下兩款高精尖的光纖傳感器：

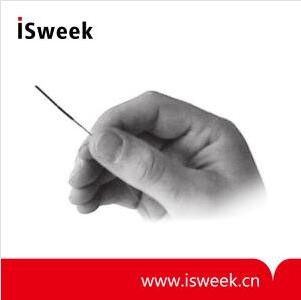

光纖溫度傳感器 - FOT-L-SD 和光纖溫度傳感器 - ?FOT-L-BA 是一類非常適合在極端環境下測量溫度的光纖溫度傳感器，這種極端環境包括低溫、核環境、微波和高強度的RF等。FOT-L集所有您期望從理想傳感器器身獲取的優良特性于一體。因此，即使在極端溫度和不利的環境下，這類傳感器依然能夠提供高精度和可靠的溫度測量。
兩種 FOT-L 溫度傳感器的主要特征都是完全不受EMI和RFI影響，同時，它們的尺寸小、針對危險環境內置安全裝置、耐高溫、耐腐蝕并且具備較高的精度?；诠饫w技術，傳感器在本質上不受EMI和RFI影響. 光線傳感器在電子方面不活躍，因此它不會發射也不會受任何類型的EM輻射的影響，無論這種輻射類型是微波、RF或是NMR。

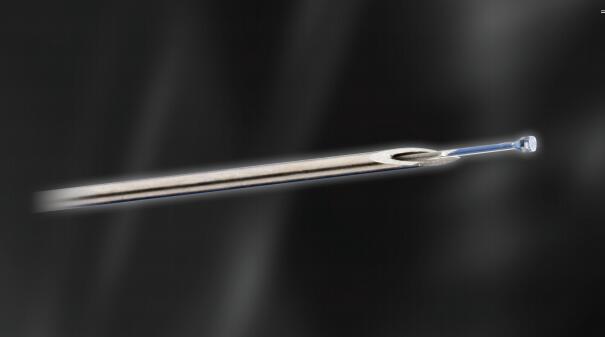

光纖壓力傳感器 - FOP-M260，F(xiàn)OP-M260光纖壓力傳感器是專為醫療領域涉及的小體積，高精度的傳感器。完全抗電磁干擾且對人體完全本質安全。廣泛應用于心血管科、腸胃科、藥物學等醫療領域。
光纖壓力傳感器 FOP-M260具體參數：
壓力范圍：300mmHg~300mmHg
分辨率：0.1mmHg
系統精度：±3mmHg
靈敏度熱效應：＜0.3mmHg/℃
耐壓：4500mmHg
電線護套：尼龍護套，外徑0.9mm
頂部終端：裸露無保護/帶保護/用凝膠保護/客戶定制
標準傳感器長度：2m
連接器：SCAI，SCAI是一種 連接信號讀數模塊的帶智能芯片通訊標定數據的SCA連接器
