地塊大、農作物監控效率低下是農業生產的另一大痛點。隨著全球氣溫上升，氣候變化日益無常，地塊狀況的管理與維護變得愈加困難。以前，農戶主要依靠衛星圖像輔助農作物監控，但其費用過高且需要提前預購，而日均一張的服務效率也難以提供實時準確的農作物監控信息。因此搭載實時影像系統的農業無人機應運而生。
作為現代農業的重要組成部分和反應農業現代化水平的重要標志，植保無人機將無人機直升機技術與施藥技術相結合，具有尺寸小，無需專用機場，操控靈活、可在田間地頭起降、下旋氣流可提升把標志著藥效果等有點，對提高中國農作物病蟲防治機械化水平，實行統防治專業化服務，提高農業資源的利用率，增強突發性大面積病蟲害防控能力，緩解農村勞動力短缺，增強農業抗風險能力，保障國家糧食安全、生態安全、實現農業可持續發展具有十分重要的意義，目前越來越受到社會各界的關注。下面工采網小編為大家介紹一下液位傳感器在植保無人機藥箱液位監測中的應用。
藥箱是植保無人機作業的關鍵部件，在作業的過程中，藥箱中的藥量是動態變化的，同時藥箱的藥量是地面飛控手時刻關注的重要信息，飛控手可以根據藥箱的藥量調整植保無人機的飛行操控策略，特別是在超視距飛行和自動駕駛飛行作業中，藥量藥量與電池電量或者油料的優化搭配、藥箱藥量用盡后的斷點續航等，更需要時刻掌握藥箱藥量信息，否則容易出現頻繁起降、電池?fù)p耗大、作業效率低下和漏噴等不利現象。便需要對植保無人機藥箱的液量進行監測。目前，常見的植保無人機農藥箱的液量監測，離不開液位傳感器技術的運用。
液位傳感器，是一種常見的測量液位位置的傳感器，可將位置的高度轉化為電信號進行輸出。作為一種結構簡單、使用方便的液位控制器件，液位傳感器無需提供電源，也沒有復雜的電路，且比一般機械開關體積小，工作壽命長。目前被普遍應用于植保行業液位監測設備中，常見的液位傳感器有浮球式液位傳感器和非接觸式液位傳感器。在使用過程中，兩種液位傳感器同樣精準和方便。液位傳感器測得的液位信號，可借助無線通信方式，發送至終端設備如手機APP上，從而準確記錄斷藥點。

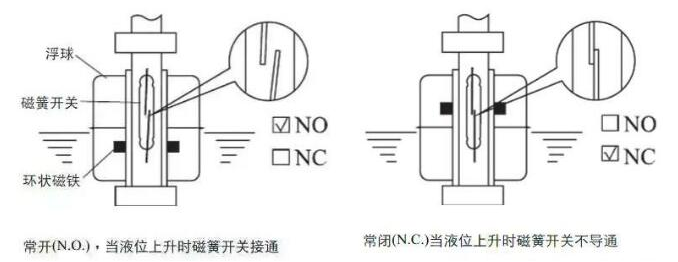

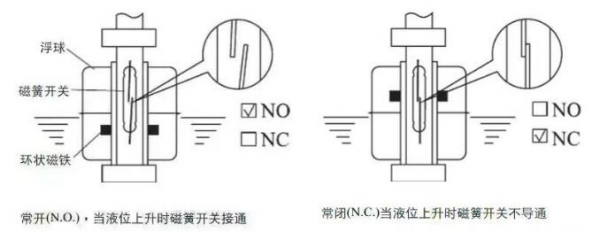

但是在植保無人機農藥箱上安裝浮球式液位傳感器時，需進行打孔安裝，將傳感器安裝在藥箱正中位置，而且必須保證延伸至藥桶底部，還需保證被測液體的比重大于浮球比重。另外，浮球式液位傳感器因其結構設計原因，浮球易出現卡死現象，所以不能用于檢測黏稠的液體，含有雜質的液體也會導致浮球卡死。

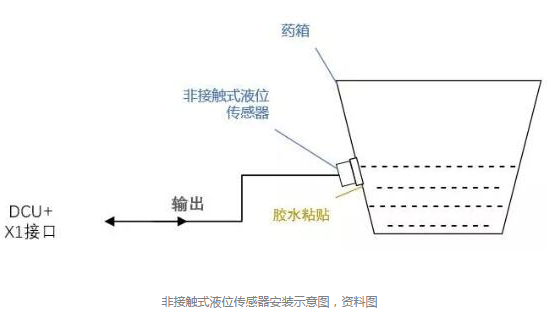

而非接觸式液位傳感器，只采用了先進的信號處理技術及高速信號處理芯片，突破了容器壁厚的影響，實現了對密閉容器內液位高度的真正非接觸檢測。在植保作業中，該選用何種類型的液位計，還需視具體情況進行選擇。
另一方面是由于植保無人機藥箱具有作業中液面晃動劇烈、藥液的理化特性各異、藥箱空間小、防腐蝕要求高等特性，傳統的液位監測方法收到諸多局限為了實現對植保無人機藥箱藥量的實時監測，工采網推薦一款英國SST 光電式液位傳感器/光電液位開關 - LLC200D3SH產品。
大家都知道，光電式液位測量的方法是基于光學全反射和折射原理，采用光電信號進行液位測量。測量裝置包含一個近紅外發光二極管和一個光敏接收器，發光二極管所發出的光被導入傳感器頂部的透鏡，當透鏡沒有接觸液體，發光二極管發出的光直接從透鏡接近全反射回接收器；當液體液位浸沒光電液位測量裝置的透鏡時，光折射到液體中，從而使接收器收不到或只能到接收到少量光線，光電液位測量裝置根據該變化，判斷傳感器探頭是否接觸到液面，進一步驅動相應的控制電路動作。
英國SST 光電式液位傳感器/光電液位開關 - LLC200D3SH提供單點液位檢測， TTL兼容的推挽輸出。設計傳感器含有一個紅外發射源和一個探測器，安裝位置精確，以確保兩者在空氣中達到很好的光耦合。當傳感器的錐形端浸入液體時，紅外光會透射出錐形面，到達探測器的光強就會變?nèi)酢?該LLC系列光電液位傳感器（工業級型、光電水浸傳感器）專為工業應用而設計。能勝任工業應用中重負荷的環境。本系列產品適合寬電壓范圍供電環境，驅動電流可達到250mA。因此，該系列傳感器可以直接驅動報警以及其他設備。
