武漢中央商務區地下綜合管廊，是我國首個在城市中心區建設的綜合管廊，也是華中地區第一條城市綜合管廊。在這條地下管廊綜合倉內，除了給水管道和各種電纜外，還安裝了視頻監控、火情監控、自動滅火等多種智能化設備。今天，工采網小編便來為您簡單介紹一下該地下管廊建設中的氣體檢測系統、自動滅火系統，以及高壓電纜溫度測量裝置。

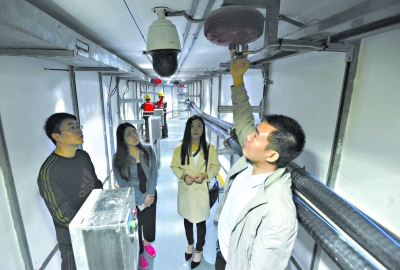

武漢中央商務區地下綜合管廊的綜合倉。資料圖

氣體檢測系統

在長達數公里的地下管廊系統中，有一個帶有數顯的黃色儀器屏幕。該儀器便是在每個防火分區設置的一組氣體檢測器，這些氣體檢測器內只有各類氣體傳感器，可分別檢測氧氣、一氧化碳、甲烷、硫化氫等氣體。當這些氣體達到一定濃度時，系統可聯動風機進行排風。這樣的裝置在管廊內平均200米范圍內就設置一個。

除了氣體檢測系統，綜合管廊通風系統則采取機械通風與自然通風相結合的方式，在每一個通風口處設機械排風兼排煙風機。當管廊內溫度超過40℃時，溫控風機自動開啟；當管廊內溫度低于35℃時，排風機自動關閉。

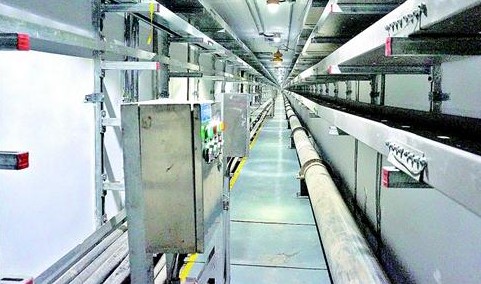

地下綜合管廊內景，資料圖

自動滅火系統

為確保安全，管廊中每隔10米就安裝自動滅火系統。一旦發生火災，滅火器會自動開啟進行滅火。

在雙倉地下綜合管廊采用了兩種自動滅火系統：超細干粉滅火器和氣溶膠滅火器。其中超細干粉滅火器用于高壓倉，滅火效率高、速度快，能夠迅速控制火勢和撲滅火災；氣溶膠滅火器用于綜合倉，按照防護單元設置滅火裝置及氣體消防控制器，可撲滅固體、液體及一般電器火災，滅火效率較次于超細干粉滅火器。

綜合管廊高壓電力倉，資料圖

電纜溫度測量裝置

另外，在綜合管廊高壓電力倉內，每根高壓電力電纜的表面，都有兩根藍色的細線依附在電纜上。原來，它們是帶有溫度傳感器元件的溫度測量裝置，可準確測溫，并將溫度傳送至監控室。同時，地面工作人員坐在監控室內可對地下的空氣環境、電纜的輸電量、負荷量乃至纜線表層的溫度進行實時監測，一目了然。
