工業和電表行業需要使用遠端測溫芯片，原理為外接三極管利用PN節溫度和帶隙電壓的比例關系測溫，設計靈活滿足分布式測溫需求。

一、行業內之前使用TI?TMP423較多，針對國內遠端測溫需求工采網代理的國產品牌MYSENTECH推出了更高性能的寬量程多路數字溫度傳感芯片 - M401，具體對比如下：

1、遠端測溫點更多：

M401帶4路遠端測溫，TMP423只有3路，加上本地的1路可以實現5路測溫功能。同時帶兩位I2C地址位，可以實現多芯片組網功能，做到更多點測溫。

2、測溫范圍更寬：

溫度傳感芯片 - M401支持200℃高溫，TMP423只有150℃；溫度范圍主要由三極管的耐溫性能決定，M401內置14位ADC，相比于TMP423的12位分辨率能支持更高溫度范圍的采集處理。

3、M401帶溫度報警接口，TMP423沒有：

M401帶溫度閾值報警接口，支持高溫和低溫報警；配置靈活，5路通道全部支持報警功能。

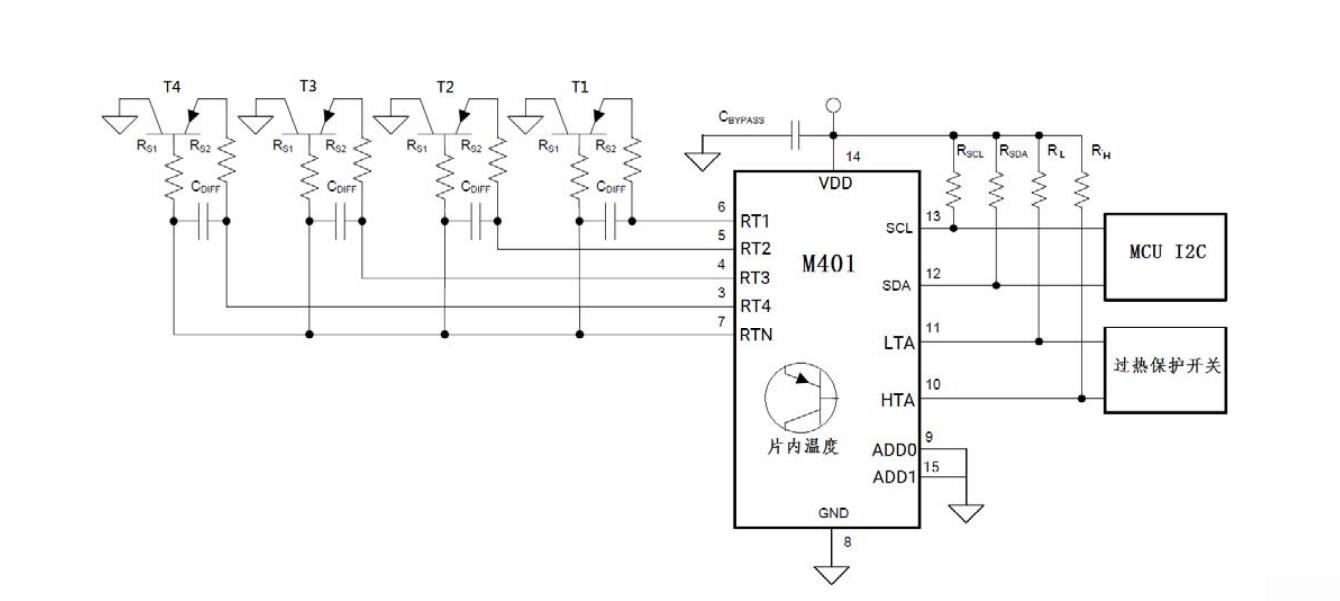

二、M401的使用：

作為數字化的測溫器件，I2C驅動比較簡單，難點在于根據使用的外接三極管性能不同，出廠前需要做溫度校準工作把校準參數寫到EEPROM里面。M401的校準流程如下面所示：

1、設定恒溫箱溫度T1，測試多個溫度取平均得到TM1；設定恒溫箱溫度T2，測得多個溫度取平均得到TM2；

2、計算N因子：N=INT(((T2-T1)/(TM2-TM1)-1) *8192)

3、計算偏移因子Tos，Tos=T1-TM1*(T2-T1)/(TM2-TM1)

4、將N和Tos參數寫入對應的寄存器RTxOSH、RTxOSL、RTxN即可。
