數字高精度溫度傳感芯片 - MTS01、MTS01Z、MTS01W 是工采網代理的國產品牌MYSENTECH推出的高精度數字模擬混合信號溫度傳感芯片。MTS01 為體溫芯片，高測溫精度為+28°C 到+43°C 范圍±0.1℃；MTS01Z 高測溫精度為0 ° C 到+50 ℃ 范圍±0.1℃；MTS01W 高測溫精度為+20℃到+70℃范圍±0.1℃精度；用戶無需進行校準。
溫度芯片感溫原理基于CMOS 半導體PN 節溫度與帶隙電壓的特性關系，經過小信號放大、模數轉換數字校準補償后，數字總線輸出，具有精度高、一致性好、測溫快、功耗低、可編程配置靈活、壽命長等優點。
溫度芯片內置16-bit ADC，分辨率0.004°C，具有-70°C 到+150°的超寬工作范圍。芯片在出廠前經過100%的測試校準，根據溫度誤差特性進行校準系數的擬合，芯片內部自動進行補償計算。芯片支持?jǐn)?shù)字單總線和I2C 雙通信接口：單總線適合長線纜、多節點的分布式傳感應用場景，可支持100個節點100 至500 米長的測溫節點串聯組網。芯片具有唯一的64 位ID 序列號，芯片的ID 搜索、測溫數據內存訪問、功能配置等均可通過數字單總線協議指令實現，上位機微處理器只需要一個GPIO端口便可進行讀寫訪問；I2C 接口適合高速率的板級應用場景，接口速度可達400kHz。
芯片內置非易失性E2PROM 存儲單元，用于保存芯片ID 號、高低溫報警閾值、溫度校準修正值以及用戶自定義信息，如傳感器節點編號、位置信息等。芯片另有ALERT 報警指示引腳，便于用戶擴展硬件報警應用。
特性：
■測溫精度：
◆±0.1℃（+28°C 到+43°C）
◆或±0.1℃（+0°C 到+50℃）
◆或±0.1℃（+20°C 到+70℃）
■測溫范圍：-70°C ~ +150°C
■低功耗：典型待機電流0.1μA@3.3V，測溫峰值電流0.45mA@3.3V，測溫平均電流5.2μA（@3.3V，1s 周期）
■寬工作電壓范圍：1.8V-5.5V
■感溫分辨率：16 位輸出，高分辨率0.004°C
■溫度轉換時間可配置：10.5ms/5.5ms/4ms
■可配制單次/周期測量
■用戶可設置溫度報警
■32 bit 額外E2PROM 空間用于存放用戶信息
■每顆芯片有64bit 的ID 序列號，便于多點組網尋址
■標準單總線接口& I2C 接口

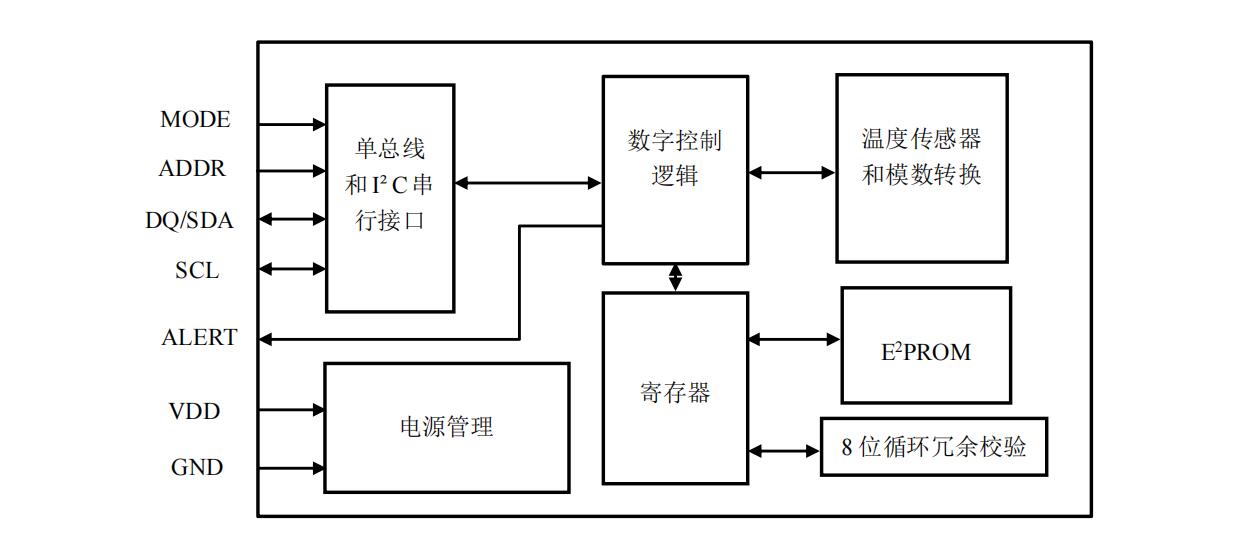

結構框圖：
