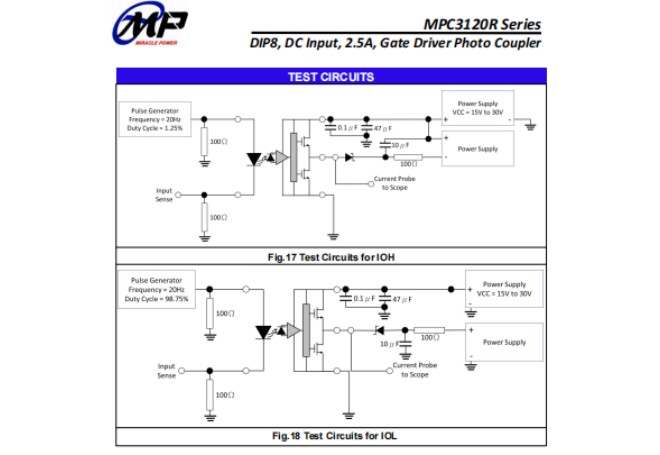

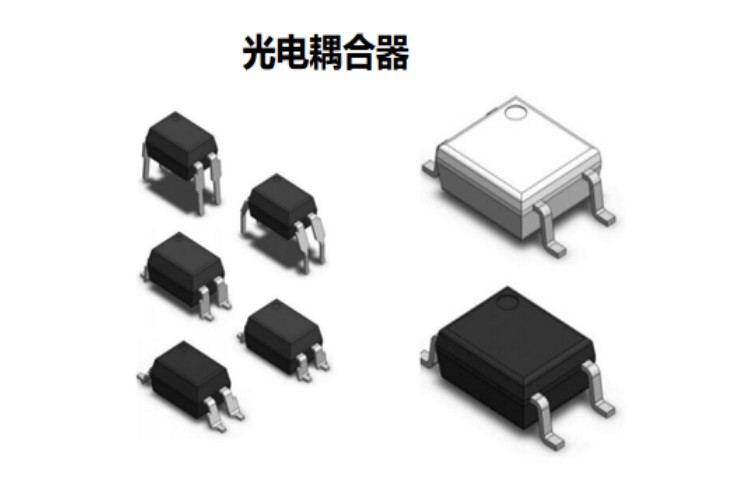

光耦合器(opticalcoupler equipment，英文縮寫為OCEP)亦稱光電隔離器或光電耦合器，簡稱光耦。它是以光為媒介來傳輸電信號的器件，通常把發光器(紅外線發光二極管LED)與受光器(光敏半導體管，光敏電阻)封裝在同一管殼內。

當輸入端加電信號時發光器發出光線，受光器接收光線之后就產生光電流，從輸出端流出，從而實現了"電-光-電"控制。以光為媒介把輸入端信號耦合到輸出端的光電耦合器，由于它具有體積小、壽命長、無觸點，抗干擾能力強，輸出和輸入之間絕緣，單向傳輸信號等優點，在數字電路上獲得廣泛的應用。

光耦以光為媒介傳輸電信號。它對輸入、輸出電信號有良好的隔離作用，所以，它在各種電路中得到廣泛的應用。目前它已成為種類較多、用途較廣的光電器件之一。光耦合器一般由三部分組成:光的發射、光的接收及信號放大。輸入的電信號驅動發光二極管(LED)，使之發出一定波長的光，被光探測器接收而產生光電流，再經過進一步放大后輸出。這就完成了電-光-電的轉換，從而起到輸入、輸出、隔離的作用。又由于光耦合器的輸入端屬于電流型工作的低阻元件，因而具有很強的共模抑制能力。

工作特性：

1、共模抑制比很高

在光電耦合器內部，由于發光管和受光器之間的耦合電容很小(2pF以內)所以共模輸入電壓通過極間耦合電容對輸出電流的影響很小，因而共模抑制比很高。

2、輸出特性

光電耦合器的輸出特性是指在一定的發光電流IF下，光敏管所加偏置電壓VCE與輸出電流IC之間的關系，當IF=0時，發光二極管不發光，此時的光敏晶體管集電極輸出電流稱為暗電流，一般很小。當IF>0時，在一定的IF作用下，所對應的IC基本上與VCE無關。IC與IF之間的變化成線性關系，用半導體管特性圖示儀測出的光電耦合器的輸出特性與普通晶體三極管輸出特性相似。

3、光電耦合器可作為線性耦合器使用

在發光二極管上提供一個偏置電流，再把信號電壓通過電阻耦合到發光二極管上，這樣光電晶體管接收到的是在偏置電流上增、減變化的光信號，其輸出電流將隨輸入的信號電壓作線性變化。光電耦合器也可工作于開關狀態，傳輸脈沖信號。在傳輸脈沖信號時，輸入信號和輸出信號之間存在一定的延遲時間，不同結構的光電耦合器輸入、輸出延遲時間相差很大。

由于光耦種類繁多，結構獨特，優點突出，因而其應用十分廣泛，主要應用以下場合:

在邏輯電路上的應用

作為固體開關應用

在觸發電路上的應用

在脈沖放大電路中的應用

光電耦合器應用于數字電路，可以將脈沖信號進行放大。

在線性電路上的應用

臺灣美祿在光耦合器領域頗有建樹，技術以及產品方面已經很完善，如果想了解更多光耦合器的技術資料，請登錄工采網官網進行咨詢。
