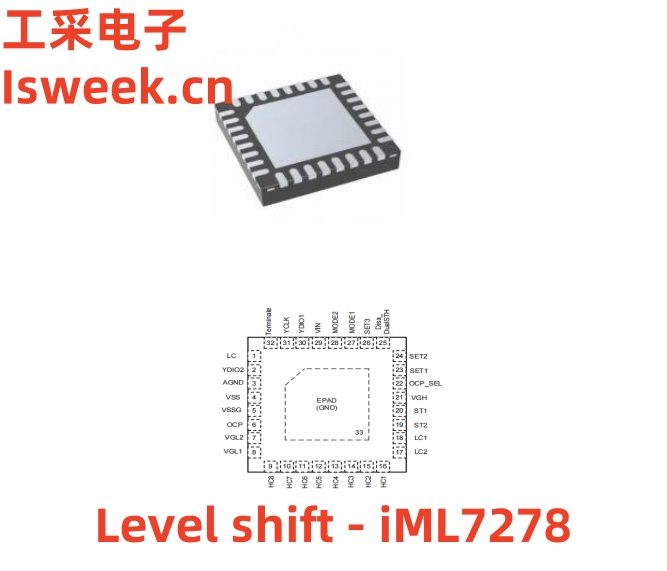

工采電子代理的電平轉換芯片 - iML7278是一個13通道高壓水平移位器的應用程序。該裝置提供一個壓縮邏輯，從定時控制器（TCON）提供的幾個輸入信號輸出信號到顯示面板使用的高電平信號。這種輸出從45V擺動到-20V，高旋轉率和高電流驅動能力，適用于任何類型的GOP/GIP/GOA面板。該裝置還設計了熱保護裝置。iML7278有一個32針薄QFN封裝，較大厚度為0.8mm，可用于超薄液晶面板。
iML7278提供了13個通道的水平移位器，設計來驅動GOA面板。該設備將由定時控制器（TCON）產生的邏輯電平信號轉換為GOA面板所要求的高電平信號。
當VIN超過UVLO時，壓縮GOA邏輯的內部信號ENA將會很高。由于VIN超過UVLO，HC1的輸出應遵循VGL2/~8和VSSG/VSS水平。由于VIN超過UVLO，水平移位器LC1/2、ST1/2和VGL1的輸出應遵循VGL1級。在超過VIN UVLO上升后，HC1到HC8直到接收到第一個YDIO1上升邊才輸出。在VIN >_UVLO上升和LC上升邊緣后，LC1和LC2將遵循LC真值表的瞬態變化。
根據GOA電路的經驗，建議使用1。LC1和LC2比第一個YDIO更早開始工作，到28us；2。在VGH電源準備就緒后，必須發送邏輯信號（YDIO、LC、YCLK）。
推薦的上電序列為VIN（2.6至5.5V）→VGL1→VGL2→VSS→VGH或VIN（2.6至5.5V）→VG1=VGL2→VSS→VGH。
IC設計的關注點是VGL1/2和VSS ESD二極管。負的電壓必須在另一個負電壓之前準備好。
Level shift - iML7278的特性：
2.6V到5.5V的輸入邏輯電平范圍
-15V至40V的輸出電壓范圍
13 Ch液位移位器支架8ChCLK、2CHST、2CHLC、VSSG
保護功能：UVLO、OTP、OCP
支持1 CLK IN，4/6/8 CLK OUT
按1/2/3線路預充電，1/2/4線路接通
符合RoHS標準和無鹵素標準

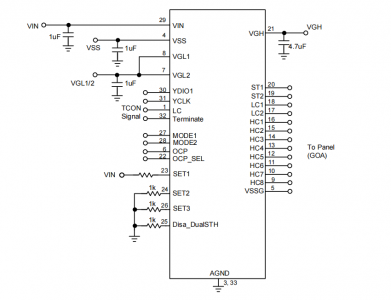

典型應用：
