GOA（Gate Driven on Array）技術是指在陣列基板上集成柵驅動電路，實現液晶面板的逐行掃描驅動功能。相比傳統的有源矩陣液晶顯示器，GOA技術通過在外接電路僅提供幾路控制信號的基礎上，采用與薄膜晶體管（TFT）同樣制程的工藝制作出行掃描驅動電路，從而節省了掃描驅動相關的集成電路，降低了液晶面板的制作成本?。此外，GOA技術還具有簡化工藝步驟、降低成本和縮小非顯示區域寬度的優勢?。
GOA TFT-液晶面板的工作原理類似于一個移位寄存器。在外接控制信號的作用下，行與行的GOA單元之間通過信號的傳遞實現逐行掃描。具體來說，GOA單元通常包含時鐘信號（CLK和CLKB）、輸入信號（Input）、柵關閉信號（VSS）、復位信號（Reset）和輸出信號（Output）。當前行輸出信號不僅驅動本行像素，還作為上一行的復位信號和下一行的輸入信號?。第一行GOA單元的輸入信號是幀起始信號STV，最后一行GOA單元連接一行冗余GOA單元實現當前行的復位?。
工采電子代理的國產電平轉換芯片 - iML7276是一個19通道高壓水平移位器的應用程序。該設備將由定時控制器（TCON）產生的邏輯電平信號轉換為由顯示面板使用的高電平信號。該設備采用WQFN-40L 5x5封裝，適用于GOP TFT-LCD面板。
液平轉換器被設計用于產生高壓信號來驅動TFT-LCD面板。iML7276包括8個GOA輸入信號（CPV1到CPV2、STV0、STV1A、STV1B、LC、tenet、DIS_SENSE）、19- CH GOA輸出信號(12CLK、LS_STV0、LS_STV1A、LS_STV1B、VDDE、VDDO、LS_VGL和LS_LVGL。它還集成了復位功能。只要DVDD達到放電水平，所有通道都會被拉到VGH。
iML7276提供了19通道電位轉換器，設計來驅動GOA面板。該設備將由定時控制器（TCON）產生的邏輯電平信號轉換為GOA面板所要求的高電平信號。
iML7276包含過溫保護（OTP）、過流保護（OCP）。下表顯示了每種保護措施的主要行為。
配備了過溫保護（OTP），以防止iML7276因過度功耗過多而過熱。當結溫度超過150°C（較小值）時，OTP將停止工作。所有輸出通道開始工作，同時結溫度降低約20°C（類型）。
iML7276可以檢測輸出引腳（LS_STV0/1A/1B、CLK1到12、VDDE、VDDO、LS_LVGL和LS_VGL）彼此之間的短電流。如果引腳固定短電流超過極限，IC所有輸出（STV0/1A/1B、CLK1至12、VDDE、VDDO、DIS_LVGL和LS_VGL）將拉動高沖擊狀態。在VUVLO和VGH <POR下降后，IC再次恢復。

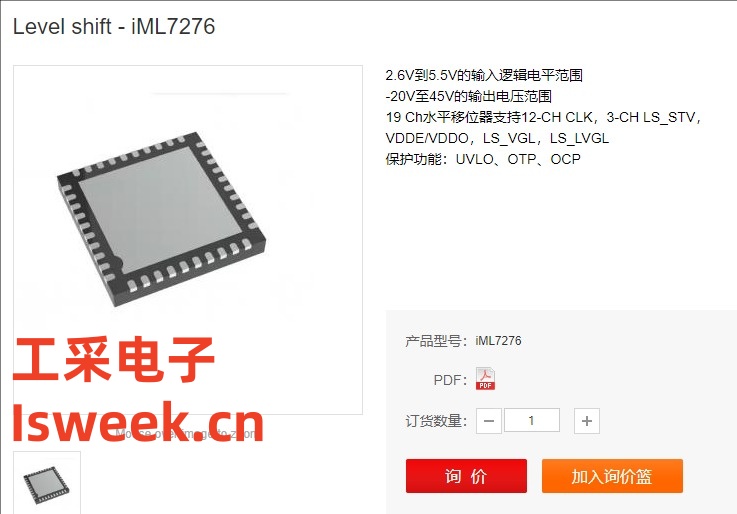

Level shift - iML7276的特性：
2.6V到5.5V的輸入邏輯電平范圍
-20V至45V的輸出電壓范圍
19 Ch水平移位器支持12-CH CLK，3-CH LS_STV，VDDE/VDDO，LS_VGL，LS_LVGL
保護功能：UVLO、OTP、OCP
支持2 IN，4/6/8/10/12 CLK OUT
CLK費用共享和GPM功能
I2C接口
斷電放電選項
符合RoHS標準和無鹵素標準
