GOA是Gate on Array的簡寫，簡單可以理解為gate IC集成在玻璃上了，面板就可以不用gate ic了，窄邊框面板大多數都用了GOA技術。隨著窄邊框設計的日益流行，面板設計的周邊空間被逐漸壓縮，在傳統的GOA電路設計中，每一級GOA電路的布線空間高度h和對應的像素尺寸是一致的。
圖片來源；無版權圖庫 - Pixabay
面板使用的gate IC功能分為兩部分，一部分是level shift，一部分是shift register。Level shift部分的功能是將面板Vin的電壓升壓為IC需要輸出的幾個電平，VGH和VGL，VSS等，shift register的功能是將IC的輸出逐行移動，關閉上一行，開啟下一行。
一種用于液晶顯示設備的GOA電路，所述GOA電路包含多個GOA單元，相互級聯為多級GOA單元，所述第n級GOA單元對應至少一級掃描線，所述至少一級掃描線包括第n級掃描線、第n+1級掃描線以及第n+2級掃描線充電，所述第n級GOA單元包括第一下拉維持電路、上拉電路、自舉電容電路、下拉電路及時鐘電路。一級GOA電路可以對應3條柵極線的輸出，這樣GOA電路的級數可以縮減到已有的1/3，因為已有的架構是一級GOA電路只對應一條柵極線的輸出。由于GOA電路數量減少，因而每一級電路有更大的設計空間高度，對窄邊框設計非常有利。
工采電子代理的iML7272A是一個高壓電平移位器。該設備適用于GOA TFT-LCD面板的應用。液平移位器被設計用于產生一個高壓信號，以驅動TFT-LCD面板。提供16個輸出，在LVGL/VGL和VGH之間切換，以充電和放電高達5nF的電容負載。
iML7272A提供了16通道電位轉換器，設計來驅動GOA面板。該設備將由定時控制器（TCON）產生的邏輯電平信號轉換為GOA面板所要求的高電平信號。
當VDD超過UVLO時，壓縮GOA邏輯的內部信號ENA將會很高。水平移位器CLK1~CLK10和DIS_LVGL的輸出應該遵循LVGL水平，因為VDD超過了UVLO。由于VDD超過UVLO，水平移位器STV的輸出應遵循LVGL級輸出。電平轉換器LC1和LC2的輸出應遵循LC_IN瞬態一個VGH和另一個LVGL，因為VDD超過UVLO。在ENA高之后，CLK1到CLK10直到接收到第一個STV_IN上升較邊才輸出。在ENA高后，LC1和LC2將遵循LC真值表的瞬態。
一旦VDD低于UVLO閾值以下，iML7272A將有以下操作。根據Reg04h（包括STV、DIS_LVGL、LC1到2、CLK1到CLK10），將所有電平轉換器輸出作為高電平或低電平。
過溫保護（OTP）：配備了過溫保護（OTP），以防止iML7272A因過度功耗而過熱。當結溫度超過150°C（較小值）時，OTP將停止工作。所有輸出通道開始工作，同時結溫度降低約20°C（類型）。
過電流保護（OCP）：如果發生OCP條件，iML7272A可以檢測輸出引腳（STV、CLK1到10、LC1到2、DIS_LVGL）。如果發生OCP情況，IC所有輸出（STV、CLK1~10、LC1至2、DIS_LVGL）將處于高沖擊狀態。在VUVLO和VGH <POR下降后，IC再次恢復。

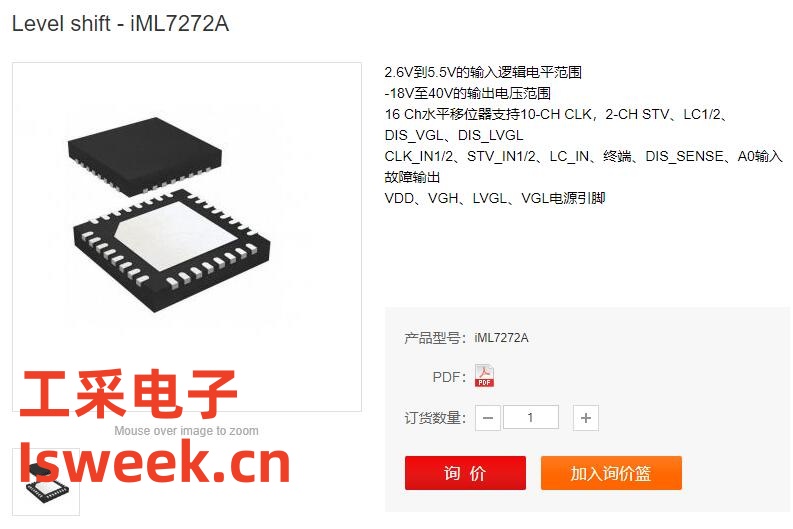

Level shift - iML1942的特性：
2.6V到5.5V的輸入邏輯電平范圍
-18V至40V的輸出電壓范圍
16 Ch水平移位器支持10-CH CLK，2-CH STV、LC1/2、DIS_VGL、DIS_LVGL
CLK_IN1/2、STV_IN1/2、LC_IN、終端、DIS_SENSE、A0輸入
故障輸出
VDD、VGH、LVGL、VGL電源引腳
保護功能：UVLO、OTP、OCP
支持2英寸多輸出
I2C接口，從屬地址50h/52h
斷電放電選項
2線模式
符合RoHS標準和無鹵素標準
工采網作為國內工業品批發供應商平臺，所有產品均來自于原始生產廠商直接供貨，給用戶提供高效的技術支持和原廠的質量保證及售后服務，價格優惠歡迎新老戶客咨詢熱線獲取更多更詳細的電平轉換芯片（Level shift）產品信息。
