工采電子代理的T117是一款數字模擬混合信號溫度傳感芯片，較高測溫精度±0.1℃，用戶無需進行校準。溫度芯片感溫原理基于CMOS半導體PN節溫度與帶隙電壓的特性關系，經過小信號放大、模數轉換、數字校準補償后，數字總線輸出，具有精度高、一致性好、測溫快、功耗低、可編程配置靈活、壽命長等優點。
芯片內置16-bit ADC，分辨率0.004°C，具有-103°C到+153°C的超寬工作范圍。芯片在出廠前經過100%的測試校準，根據溫度誤差特性進行校準系數的擬合，芯片內部自動進行補償計算。芯片支持數字I2C通信接口、測溫數據內存訪問、功能配置等均可通過數字協議指令實現。I2C接口適合高速率的板級應用場景，較高接口速度可達2MHz。
芯片內置非易失性 E2PROM存儲單元，用于保存芯片ID號、高低溫報警閾值、溫度校準修正值以及用戶自定義信息，如傳感器節點編號、位置信息等。芯片另有ALERT報警指示管腳，便于用戶擴展硬件報警應用。
暫存器包含了兩個字節的溫度寄存器，存儲來自于傳感器的數字輸出。另外，暫存器和擴展暫存器提供了報警觸發閾值寄存器。配置寄存器允許用戶設定溫度轉換重復性和連續測量頻率。狀態寄存器可以查詢報警狀態。數據可存入非易失性單元，芯片掉電時數據不會丟失。

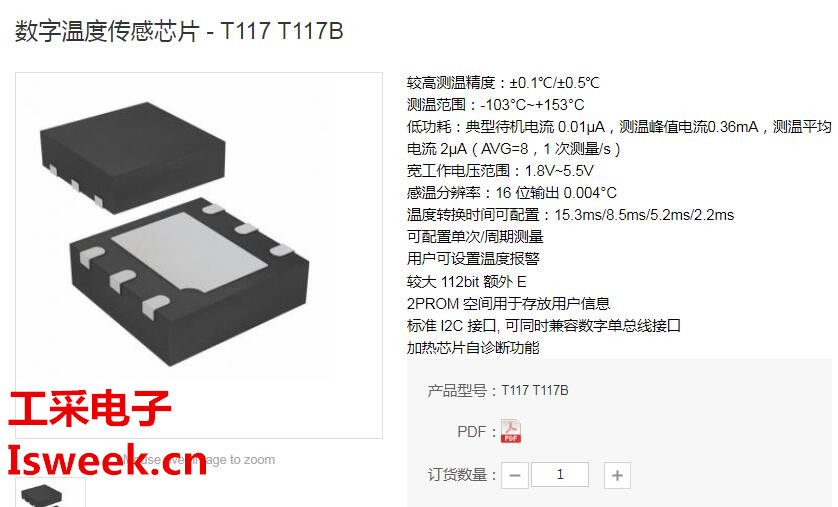

數字溫度傳感芯片 - T117的特性：
較高測溫精度：±0.1℃/±0.5℃
測溫范圍：-103°C~+153°C
低功耗：典型待機電流 0.01μA，測溫峰值電流0.36mA，測溫平均電流 2μA（AVG=8，1 次測量/s）
寬工作電壓范圍：1.8V~5.5V
感溫分辨率：16位輸出0.004°C
溫度轉換時間可配置：15.3ms/8.5ms/5.2ms/2.2ms
可配置單次/周期測量
用戶可設置溫度報警
較大112bit額外E2PROM空間用于存放用戶信息
標準I2C接口, 可同時兼容數字單總線接口
加熱芯片自診斷功能
數字溫度傳感芯片?- T117系列廣泛應用在智能穿戴、空調、溫室大棚、電子體溫計、動物體溫檢測、醫療電子、冷鏈物流、倉儲、熱表氣表水表等多領域，歡迎登錄工采網咨詢。
