LED驅動控制器是一種用于控制LED燈的電子設備。LED驅動控制器主要功能是將交流電轉換為直流電，并控制電流和電壓，以確保LED燈正常運行。LED驅動控制器通過提供穩定的電流和電壓，保證LED燈的穩定亮度和長壽命，同時具備調光功能、過壓、過流、過熱、短路、開路等保護功能，以保障LED燈和驅動器的安全運行?。
?LED驅動控制器的工作原理?主要包括將交流電轉換為直流電，并通過電子元器件調整電流和電壓，以滿足LED燈的工作要求。LED驅動控制器的主要功能是將交流電壓轉換為適合LED工作的電流，確保LED能以恒定電流工作，從而發揮最佳性能?。
由工采電子代理的SS8102是一款高效率、恒電流、降壓型同步半橋DC/DC轉換器驅動芯片，較大輸出電流能力達25A，PWM調光分辨率超過100K:1。SS8102有同步模式和異步模式兩種工作模式可供選擇，客戶可以根據自己的需求來靈活設計。
SS8102采用遲滯式恒定關斷時間的工作模式，無需外部補償設計。較大簡化外部器件，其輸出電流能力既可以通過不同阻值的外接電阻（Rcs）調整，也可以通過調節模擬調光控制引腳IADJ上的電壓來實現。電流能力可達25A。通過DIM管腳輸入PWM信號來靈活實現對LED的調光控制。SS8102有同步模式和異步模式兩種工作模式可供選擇，客戶可以根據自己的需求來靈活設計。
SS8102具有良好的線性度和穩定的恒流特性，可以精確調光并在惡劣供電條件下穩定工作。
針對低灰度調光特性進行系統運算優化，實現低灰調光無抖動及閃爍問題，使LED有更好的線性度調光特性。PWM及線性調光雙重控制并存，可執行獨立調光電流控制。
SS8102是外圍應用簡單并且高效率的降壓控制器，可以驅動25A的電流負載。SS8102采用了遲滯式恒定關斷時間控制技術，無需環路補償并具有快速負載瞬時響應的特性。SS8102支持同步整流和異步整流電路拓?fù)洌梢愿鶕?jù)設計需要選擇合適架構。
SS8102提供一系列保護功能，包括欠壓鎖定保護（UVLO）、過熱保護（OTP）、LED開路與短路保護，輸出欠壓保護功能等。SS8102使用具有散熱片的封裝，因此系統可以在大電流通過時穩定工作。

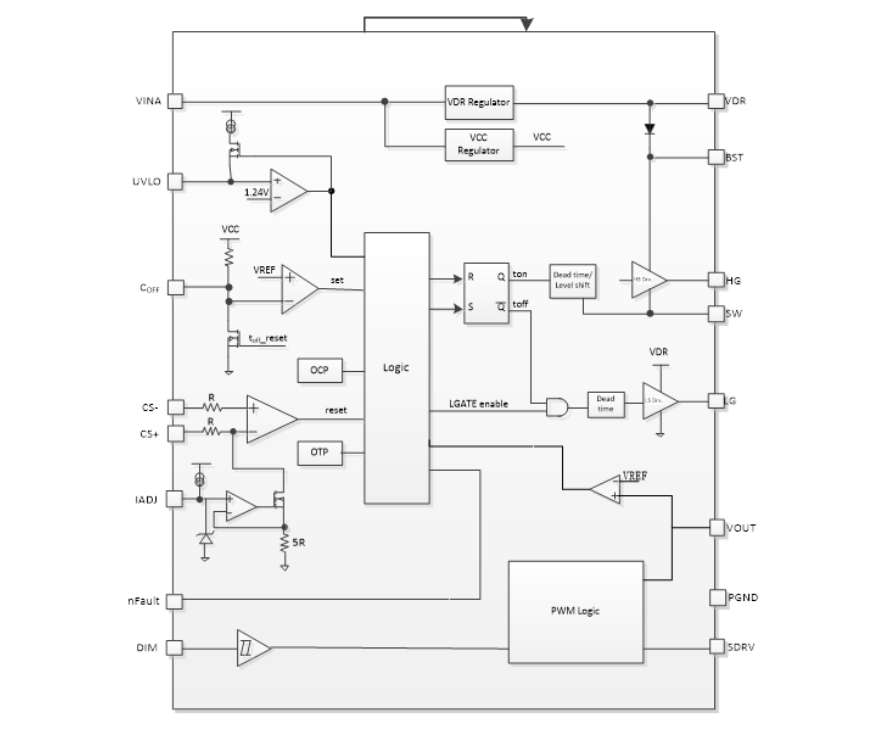

模塊框圖：
LED驅動芯片 - SS8102的特性：
較大輸出25A驅動電流
100K:1以上高PWM調光分辨率
模擬調光比 250:1
輸入電壓范圍: 8V~45V
開關電源頻率可調整
封裝：eTSSOP16
良好的調光線性度
穩定的恒流特性
保護特征
- VCC欠壓鎖定
- 過流保護
- 過熱保護
- 輸出欠壓保護
- LED開路保護
LED驅動IC - SS8102的應用：
舞臺照明
影視燈光
投影儀
工業照明LED驅動
工業激光
汽車照明
深圳率能半導體在LED驅動領域深耕多年，技術以及產品方面已經很完善，如果想了解更多LED驅動的技術資料，請登錄工采網官網進行咨詢。
