LED驅動器的工作原理主要涉及將交流電（AC）或直流電（DC）轉換為穩定的直流電（DC），并控制電流和電壓以驅動LED。
以下是具體分類及原理：
交流驅動器：交流驅動器需先將交流電整流為直流電，再通過PWM（脈沖寬度調制）或線性調節等方式控制電流。典型應用包括可控硅調光器，通過調節電流實現0-100%無閃爍調光，支持220V交流輸入和25W輸出功率。
直流驅動器：直流驅動器直接將低壓直流電轉換為恒流源，確保LED在安全電流下工作。
混聯LED布局：在需要高亮度或大功率場景中，采用串并聯混合布局平衡電壓和電流分布，通過維持電流補償模塊確?？煽毓鑼?dǎo)通穩定性。

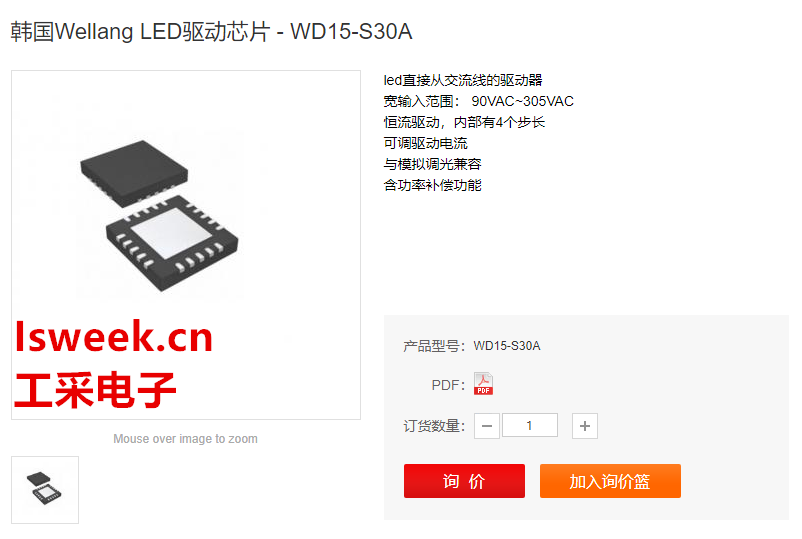

工采網代理的LED驅動芯片 - WD15-S30A是一款支持四檔調光的交流直驅LED驅動芯片，通過整流后的交流電壓可驅動多組串聯LED。該芯片僅需少量外接元件即可實現，極大簡化了設計流程。其具備更強的LED電流承載能力，并可通過外部電阻調節工作電流。這款芯片能助力工程師打造卓越的LED照明產品，在節能環保、設計優化、成本控制等方面表現優異。
WD15-S30A是4步LED照明驅動器IC，它控制恒定的LED電流調節，以便通過由高壓FET組成的內部4步步驟來控制LED照明系統的亮度。恒定的LED電流調節值可由外部電阻器控制。LED電流可通過RCS引腳設置。
WD15-S30A有兩種超溫保護模式，可通過OTP_MD引腳進行選擇。
當OTP_MD引腳打開時，過溫保護將在自動恢復模式下運行。WD15- S30A在其結溫度高于160°C時使所有l(wèi)ed關閉。當連接溫度低于過溫保護的溫度滯后時，WD15-S30A將自動重新啟動正常運行。

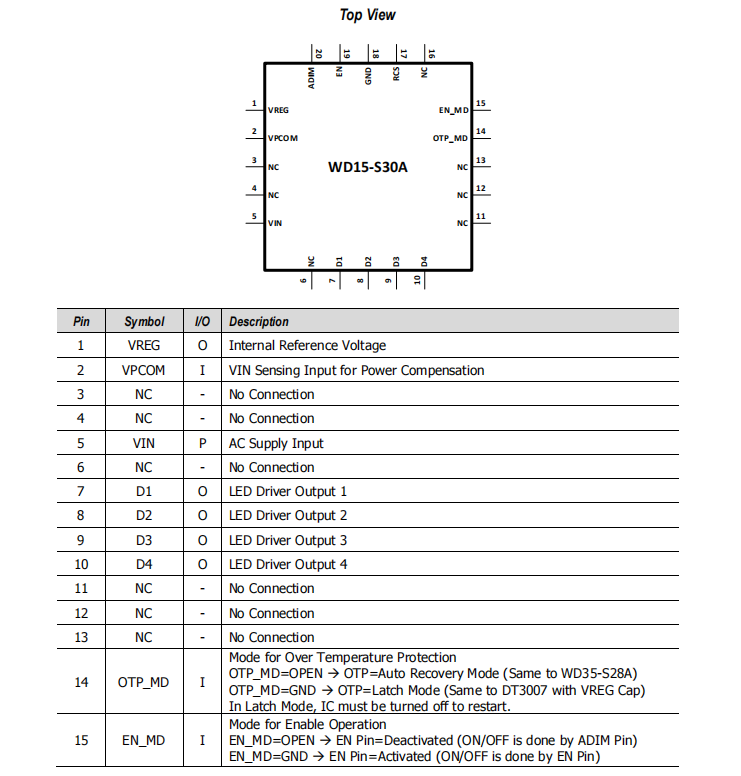

封裝詳情：
LED驅動IC - WD15-S30A的特性：
LED直接從交流線的驅動器
寬輸入范圍： 90VAC~305VAC
恒流驅動，內部有4個步驟
可調驅動電流
與模擬調光兼容
含功率補償功能
優秀的功率因數> 0.9
較低的總諧波失真為<15%
超溫保護
OTP模式可選擇：自動恢復或鎖存器
EN pin模式可選：EN pin激活或停用
EMI安全操作
熱增強QFN 20針
韓國Wellang在LED驅動領域深耕多年，是該領域的佼佼者，想了解更多LED驅動芯片技術應用，請登錄工采網進行咨詢。
