LED燈串電流調節主要通過以下三種方式實現：
脈沖寬度調制（PWM）：通過控制脈沖信號的占空比調節LED平均電流，實現無閃爍調光。例如，當占空比增大時，LED亮度增加；反之則降低。該方式可實現0-100%無閃爍調光，適用于220V交流輸入環境。
恒流電源調控：采用模擬線性技術調整電流大小，通過改變電流值直接控制亮度。例如，通過可變電阻改變電路阻值，從而調節流經LED的電流。
分組調控：將多顆LED分組，通過分組器獨立控制各組電流。例如，每組50顆LED串聯后并聯電阻，當某組損壞時僅影響局部亮度，避免整體熄滅。
工采電子代理的LED驅動芯片 - WD10-3111是一款高壓浮動電流驅動器IC，用于調節流過LED串的電流。WD10-3111可以配置各種LED驅動拓?fù)?，如系列、并行或混合類型。WD10-3111可作為壓控電流源和電流調節器工作。PCB的布局也非常靈活，以滿足各種形狀的要求。特別適用于替代白熾燈和線性型熒光燈。
超過額定值的值可能會導致設備過早損壞。較大額定值僅為應力額定值，且不能保證功能設備的運行。封裝功耗取決于PCB板的類型、尺寸、布局、圖案和散熱器。因此，強烈建議使用金屬PCB作為電路板材料。WD10-3111帶有SOT-89-3L軟件包。
當WD10-3111的溫度上升到160℃時，就滿足了過溫保護條件。一旦溫度超過160℃水平，只要溫度持續超過70℃，WD10-3111將使LED電流比正常電流水平降低約50%，其中70℃是溫度滯后水平。如果溫度下降到低于滯后水平，LED電流恢復到正常水平。

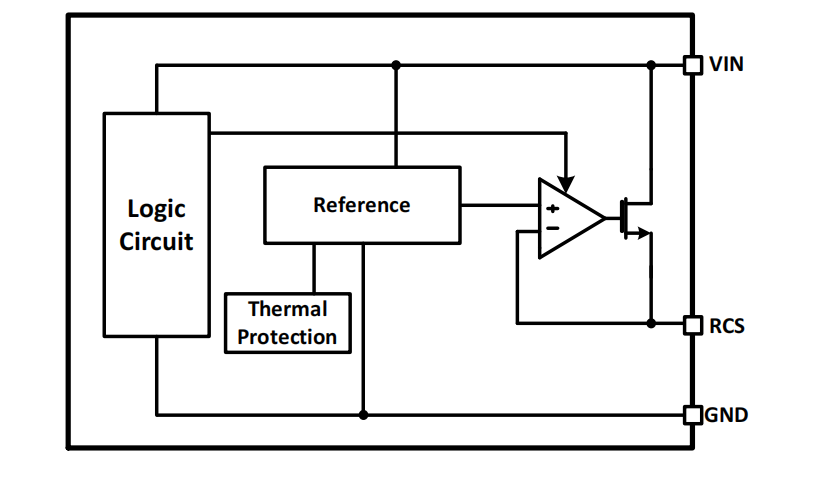

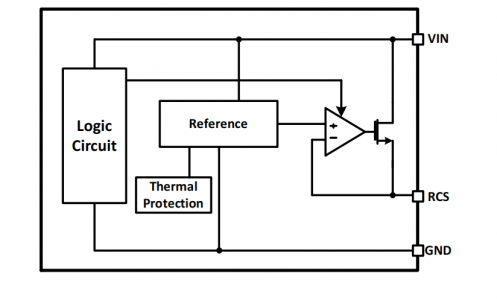

結構圖：
LED驅動IC - WD10-3111的特性：
LED的浮動電流驅動器IC照明
大電流驅動能力：較大150 mA
無電解電容器和電感器元件
高功率因素
低總諧波失真
柔性PCB布局
與三角形調光兼容
熱防護，熱養護
LED驅動芯片 - WD10-3111的應用：
AC LED燈應用
燈泡、管、暗燈、天花板、平板LED燈
韓國Wellang在LED驅動領域深耕多年，是該領域的佼佼者，想了解更多LED驅動芯片技術應用，請登錄工采網進行咨詢。
