惰氣發生器的工作原理、工作模式及組成
一、組成
惰氣系統由下述幾個部分組成：惰氣發生器部分、惰氣分配部分、海水洗滌冷卻部分、燃油部分、系統運行監控部分
各部分所包括的裝置如圖所示：
二、工作原理
1、工作方式

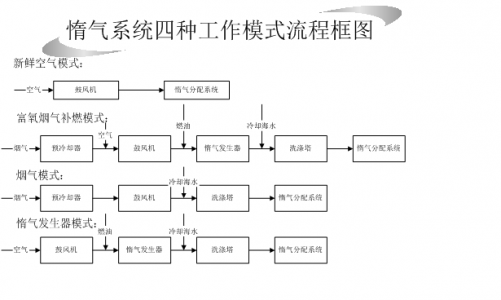

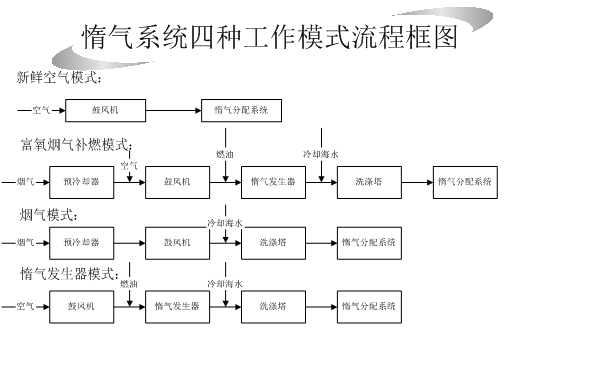

在中央控制室中，有一惰氣系統操作、顯示盤，通過選擇開關來實現四種工作方式，它們是：1、新鮮空氣模式2、富氧煙氣補燃模式3、惰氣發生器模式4、煙氣模式。
新鮮空氣模式：
這是在船進塢前要驅凈貨油艙的惰氣及可燃氣體所采用的模式。此時空氣的采集口（21.52）打開，鼓風機（21.65）根據需要將新鮮空氣送入油艙或大氣（部分），在此模式下煙氣預冷卻器（21.33）和惰氣發生器（21.89）部運轉。
富氧煙氣補燃模式：
這是在熱介質鍋爐的煙氣含氧量超標準時采用的模式。此時鍋爐煙氣（21.11A/B）與空氣采集口（21.52）進入的空氣混合，使含氧量達到16％，進入惰氣發生器（21.89）燃燒。因為含氧量已經減少，因此可以節省燃油。鍋爐的煙氣出來后，經預冷卻器(21.33)冷卻、洗滌、干燥后才進入鼓風機（21.65A/B）經惰氣發生器（21.89）進一步脫氧。
惰氣發生器模式：
這是在無鍋爐煙氣時采用的一種模式?？諝鈴牟杉冢?1.52）吸入，鼓風機（21.65）將其吸入惰氣發生器（21.89），燃燒器燃燒，降低含氧量成為合格惰氣（含氧量低于設定值）。
煙氣模式：
這是在鍋爐滿負荷運轉時，煙氣在數量上和質量上（含氧量），可以接受的情況下采用的模式。來自煙氣采集口（21.11）的煙氣含氧量維持低于5％，二氧化碳高于13％是采用此模式的前提。煙氣首先在預冷卻器（21.33）冷卻、洗滌和干燥。這樣，燃燒器（21.89）不運轉，惰氣的含氧量雨煙氣相同。
2、惰氣量的調節
惰氣系統啟動是，惰氣首先進入大氣，在充艙時可按下一按鈕實現。在系統故障時（如燃燒器熄火），惰氣自動導入大氣，惰氣量（充艙）是自動調節，惰氣輸出壓力調節控制系統根據需要（設定）控制惰氣充入量在滿排量和無排量之間，多余的惰氣排入大氣。
3、煙氣預冷卻器（21.33）
預冷卻器是用于冷卻、洗滌和干燥來自鍋爐的煙氣，冷卻海水來自海水洗滌泵（22.18）。
鼓風機是單級式風機。為惰氣發生器提供燃燒空氣。每一風機100％排量工作；一臺運轉，一臺備用。風機滿排量400SM3/H，風壓2500mmWG。
惰氣發生器（21.89）是用于將空氣及燃油經燃燒變成惰氣的裝置。燃燒器包括：點火燃燒器（21.88）和燃燒室（爐膛）。惰氣發生器運轉時要用一定的壓力、流量的海水進行冷卻）。
來自鼓風機（21.65A/B）的空氣及來自主燃油泵（20.52A/B）的油進入燃燒室，燃油經霧化后與燃燒空氣混合。點火燃燒器(21.87)點燃油氣混合物，在燃燒室的后端，主燃燒器燃燒。
燃燒產生的煙氣進入洗滌塔（22.30）上行。煙氣受到下行的海水冷卻、洗滌，在頂部的除霧氣（22.32）得到干燥離開發生器成為惰氣。
此時惰氣的參數為：
流量?????????????? 1000－4000sm3/h
風壓?????????????? 大約1000mmWG
溫度? ? ? ? ? ? ? ?多高于海水10℃
濕度（相對）?????? 100﹪
含氧量???????????? 1﹪－4﹪（體積）
CO2含量??????????? 14﹪-12﹪（體積）
CO含量??????????? 200ppm
SO2含量??????????? 30ppm
NOx?含量?????????? 200ppm
含灰量
甲板水封裝置(24.1)形成一個液體密封。隔絕空氣進入惰氣系統，同時防止惰氣倒流回來。為此，要求甲板水封泵(22.68A/B)不停地運轉。
氣密封機（21.1）的作用是在鼓風機上游的隔離閥（21.47）一側產生過壓，防止鍋爐的煙氣串入風機。在新鮮空氣模式和發生器模式時，風機在系統停機后自動啟動運轉。
4、燃油系統
來自日用油柜的燃油，由供油泵（20.32）吸入，供給主燃油泵(20.52A/B)和點火油泵(20.92),多余的燃油由回油閥（20.36）控制壓力，回流油柜。
燃油由互為備用的主燃油泵加壓送到主燃燒器噴槍。泵的電機轉速以及泵的供油量是由惰氣發生器輸出的惰氣流量控制的。
點火燃燒器具有一個獨立的點火油泵，燃油來自回流閥的上游，加壓后輸送給點火噴槍。點火燃燒器在啟動程序進行后幾秒開始運轉，點燃主燃燒器的燃油、空氣混合物。
5、含氧量維持系統（燃油控制系統）
系統維持主燃燒器的燃油供應是隨著惰氣的輸出改變而改變的。這樣，惰氣的輸出在其范圍內變動時，惰氣的含氧量保持恒定。
壓差變送器(DPT23.012)采錄的輸入信號，與惰氣輸出流量（洗滌塔后）成正比。變送器將輸入信號轉變成4－20mA的電流信號輸出，這便是主燃油泵頻率控制系統的輸入信號，頻率控制系統以此控制主燃油泵轉速。這樣，主燃油泵的轉速隨惰氣輸出量的改變而改變。
惰氣的含氧量是由燃油、空氣比率確定的。這個比率可以通過調節變送器電流信號的幅值。
6、燃燒室壓力控制系統
壓力控制器(PIC21.016)通過控制一旁通閥(21.94)的開度來維持燃燒室的供氣壓力在一設定值上。它在壓力控制器上調定。控制器測得0－5000mmWG的供氣壓力信號，將其轉變成20.7-103.4KPa的輸出信號去控制旁通閥(21.94)的開度。
7、 惰氣輸出壓力控制系統
進入惰氣分配管匯的惰氣由壓力控制器(PIC23.010)控制的，控制器輸入信號來自壓力變送器(PT26.01),它與惰氣分配管匯連接，將0-1800mmWG惰氣壓力信號轉變成20.7-103.4KPa的標準壓力信號，用來控制旁通閥(23.7)和出口閥(23.8)。
隨著標準壓力信號的增加，惰氣出口閥（23.7）漸漸開大，而旁通閥（23.8）漸漸關小，增加惰氣輸入；反之，惰氣輸入減?。ㄟM入惰氣管匯）。從而控制惰氣輸出壓力。
