工采網代理的LED驅動芯片 - WD15-S30A是一款交流直接LED驅動IC，內部有4個步驟。它可以從整流的交流電壓下驅動幾個系列的led。它將提供很大的方便的設計，因?yàn)樗枰倭康耐獠拷M件。WD15-S30A具有更高的LED電流驅動能力，其電流可以通過外部電阻進行可調。WD15-S30A將幫助工程師生產LED照明的能源效率、設計效率、成本效率等優秀產品。
WD15-S30A是4步LED照明驅動器IC，它控制恒定的LED電流調節，以便通過由高壓FET組成的內部4步步驟來控制LED照明系統的亮度。恒定的LED電流調節值可由外部電阻器控制。LED電流可通過RCS引腳設置。
WD15-S30A有兩種超溫保護模式，可通過OTP_MD引腳進行選擇。
當OTP_MD引腳打開時，過溫保護將在自動恢復模式下運行。WD15- S30A在其結溫度高于160°C時使所有l(wèi)ed關閉。當連接溫度低于過溫保護的溫度滯后時，WD15-S30A將自動重新啟動正常運行。
當OTP_MD引腳為GND時，過溫保護在鎖存模式下工作。WD15-S30A在其結溫度高于160°C時使所有l(wèi)ed關閉。如果在連接溫度低于過溫保護的溫度滯后后，WD15-S30A被關閉并打開，則WD15-S30A將重新啟動正常工作。

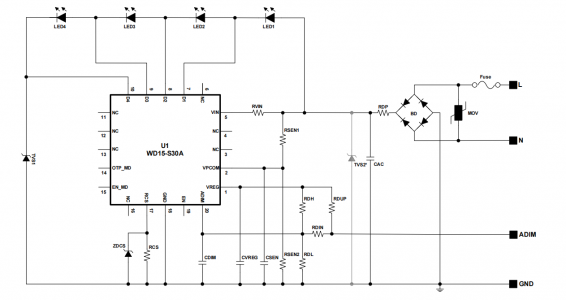

典型應用圖：
LED驅動IC - WD15-S30A的特性：
LED直接從交流線的驅動器
寬輸入范圍： 90VAC~305VAC
恒流驅動，內部有4個步驟
可調驅動電流
與模擬調光兼容
含功率補償功能
優秀的功率因數> 0.9
較低的總諧波失真為<15%
超溫保護
OTP模式可選擇：自動恢復或鎖存器
EN pin模式可選：EN pin激活或停用
EMI安全操作
熱增強QFN 20針
韓國Wellang在LED驅動領域深耕多年，是該領域的佼佼者，想了解更多LED驅動芯片技術應用，請登錄工采網進行咨詢。
