?LED驅動芯片的工作原理?主要包括電壓轉換和電流調節，以確保LED在較佳條件下工作。LED驅動芯片通過將輸入的電源轉換為適合LED工作的電信號，確保LED能夠穩定、高效地發光。

LED驅動芯片首先將輸入的電源電壓轉換為適合LED工作的電壓。例如，當輸入的是較高電壓的直流電時，芯片內部的電路會通過一系列操作，如開關控制、電感電容儲能等，將電壓降低到適合LED工作的水平?。

LED驅動芯片通過內部電路精確調節電流，使其穩定在LED所需的數值。這通常涉及使用一個電流傳感器來監測輸出電流，并將實際電流與設定的目標電流進行比較，通過反饋機制保持LED的恒定電流輸出?。

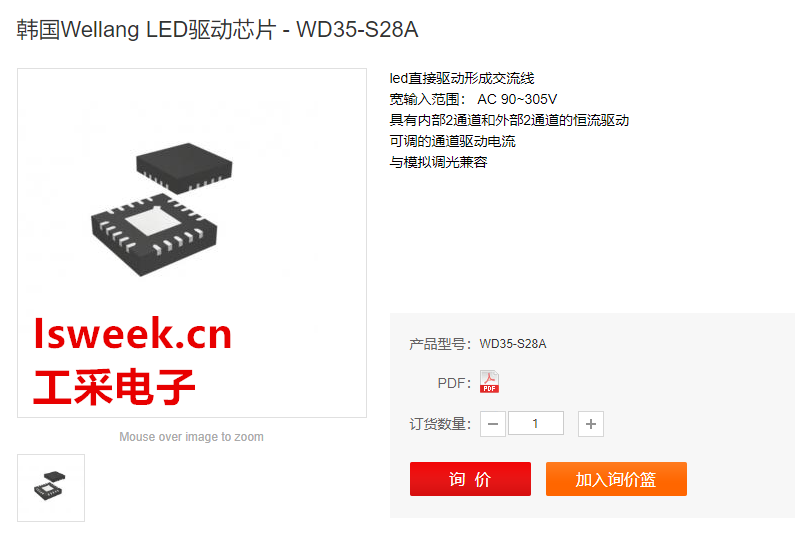

工采網代理的LED驅動芯片 - WD35-S28A是一款具有內部2通道和外部2通道的交流直接LED驅動IC。它能夠通過整流后的交流電壓驅動多個串聯的LED。由于需要的外部元件較少，這將大大方便設計。WD35-S28A具有更高的LED電流驅動能力，且電流可通過外部電阻調節。WD35-S28A將幫助工程師在LED照明領域生產出高效能、設計高效、成本效益高的優質產品。

WD35-S28A是一款（2+2）Ch LED照明驅動器IC，通過內部?jī)蓚€(gè)通道的高壓FET和外部?jī)蓚€(gè)通道的外部高壓MOSFET驅動器來控制LED照明系統的亮度。恒定的LED電流調節值可以通過四個外部電阻器來控制。LED電流可以通過使用RCS1、RCS2、RCS3和RCS4引腳設置。

WD35-S28A可根據交流輸入電壓調整LED電流，以保持總功耗恒定。VPCOM引腳是用于檢測交流輸入電壓的輸入端。

WD35-S28A的結溫不應超過較大限制，當硅溫高于160°C時，LED熄滅，當硅溫低于溫度遲滯時，WD35-S28A重新啟動工作。

WD35-S28A可以與模擬調光配合使用。要正確使用模擬調光，必須在外部模擬調光信號、ADIM和GND之間連接一個電阻網絡。請參考典型應用電路。

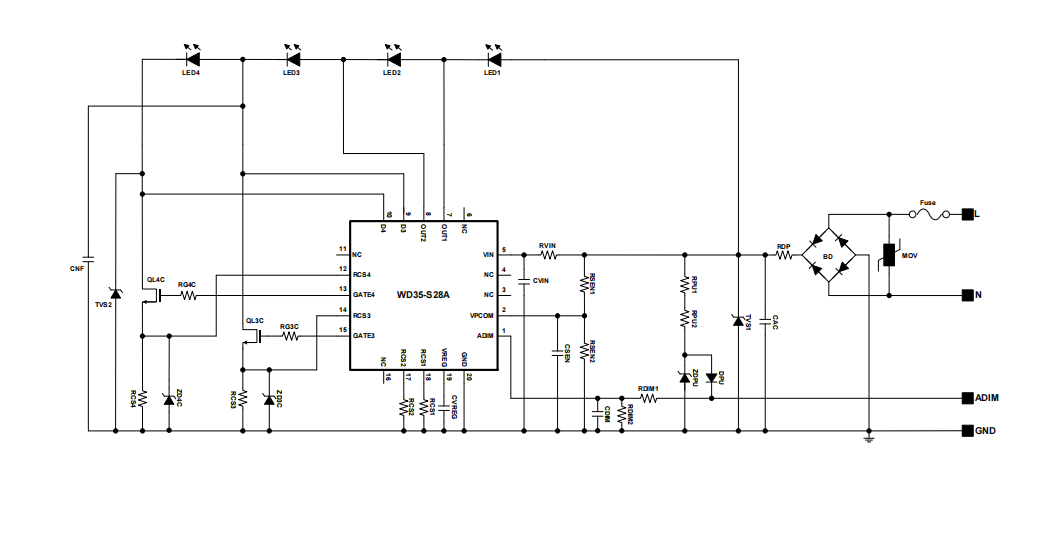

典型應用圖：

LED驅動芯片 - WD35-S28A的特性：

LED直接驅動器來自交流線路

寬輸入范圍：AC 90~305V

具有內部2個通道和外部2個通道的恒流驅動

可調通道驅動電流

與模擬調光兼容

功率因數高> 0.9

總諧波失真降低< 15%

過溫保護

EMI安全運行

熱增強型QFN 20針

LED驅動芯片 - WD35-S28A的應用：

交流直接LED照明應用

下部照明

嵌入式燈

路燈；街燈

韓國Wellang在LED驅動領域深耕多年，是該領域的佼佼者，想了解更多LED驅動芯片技術應用，請登錄工采網進行咨詢。
