?LED驅動控制器的工作原理?主要包括將交流電轉換為直流電，并通過電子元器件調整電流和電壓，以滿足LED燈的工作要求。LED驅動控制器的主要功能是將交流電壓轉換為適合LED工作的電流，確保LED能以恒定電流工作，從而發揮最佳性能?。

LED驅動控制器的工作原理：

電源輸入?：LED驅動控制器首先接收交流電（如市電）或直流電，并將其轉換為適合LED工作的電壓和電流。

電壓和電流調整?：通過內部的電子元器件（如整流電路、濾波電路和穩壓電路），控制器將輸入的電壓和電流調整為恒定的直流電，通常為恒流或恒壓輸出?。

保護功能?：LED驅動控制器還具備過壓、過流、過熱、短路、開路等保護功能，以確保LED燈和驅動器的安全運行?。

由工采電子代理的SS8102是一款高效率、恒電流、降壓型同步半橋DC/DC轉換器驅動芯片，較大輸出電流能力達25A，PWM調光分辨率超過100K:1。SS8102有同步模式和異步模式兩種工作模式可供選擇，客戶可以根據自己的需求來靈活設計。

SS8102采用遲滯式恒定關斷時間的工作模式，無需外部補償設計。較大簡化外部器件，其輸出電流能力既可以通過不同阻值的外接電阻（Rcs）調整，也可以通過調節模擬調光控制引腳IADJ上的電壓來實現。電流能力可達25A。通過DIM管腳輸入PWM信號來靈活實現對LED的調光控制。

SS8102有同步模式和異步模式兩種工作模式可供選擇，客戶可以根據自己的需求來靈活設計。

SS8102具有良好的線性度和穩定的恒流特性，可以精確調光并在惡劣供電條件下穩定工作。

針對低灰度調光特性進行系統運算優化，實現低灰調光無抖動及閃爍問題，使LED有更好的線性度調光特性。

PWM及線性調光雙重控制并存，可執行獨立調光電流控制。

SS8102提供一系列保護功能，包括欠壓鎖定保護（UVLO）、過熱保護（OTP）、LED開路與短路保護，輸出欠壓保護功能等。SS8102使用具有散熱片的封裝，因此系統可以在大電流通過時穩定工作。

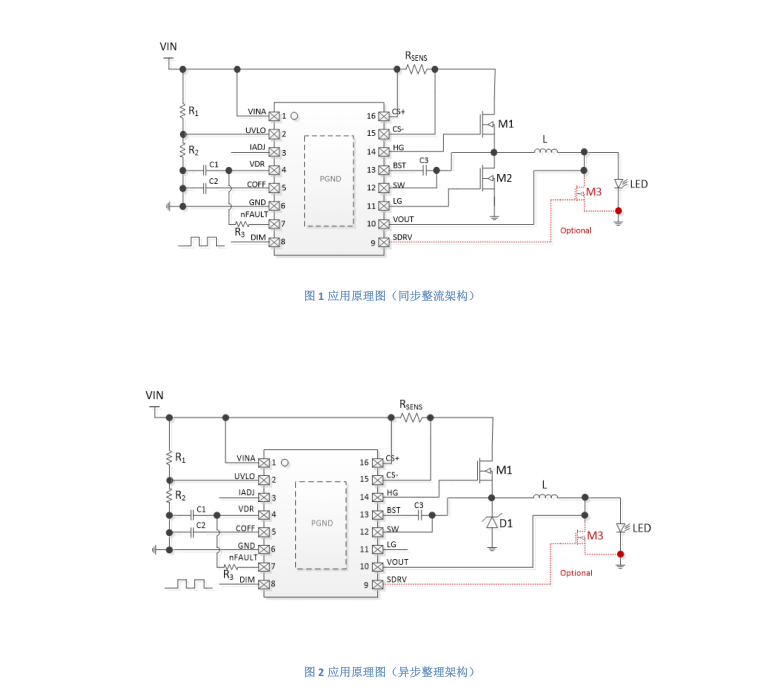

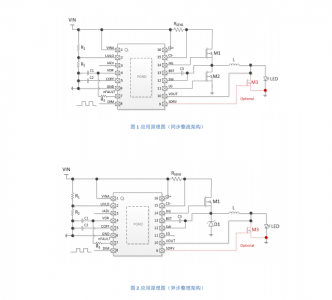

典型應用電路：

LED驅動芯片 - SS8102的特性：

較大輸出25A驅動電流

100K:1以上高PWM調光分辨率

模擬調光比 250:1

輸入電壓范圍: 8V~45V

開關電源頻率可調整

封裝：eTSSOP16

良好的調光線性度

穩定的恒流特性

保護特征

- VCC欠壓鎖定

- 過流保護

- 過熱保護

- 輸出欠壓保護

- LED開路保護

LED驅動IC - SS8102的應用：

舞臺照明

影視燈光

投影儀

工業照明LED驅動

工業激光

汽車照明

深圳率能半導體在LED驅動領域深耕多年，技術以及產品方面已經很完善，如果想了解更多LED驅動的技術資料，請登錄工采網官網進行咨詢。
